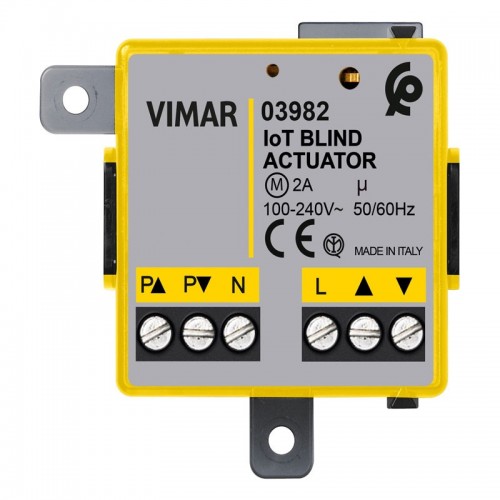

Vimar IoT-Rollladenmodul View Wireless 03982

Das Gerät ermöglicht die Steuerung des Rollladens/der Jalousie über Tasten, die an die Eingänge P und P sowie durch eine drahtlose Verbindung angeschlossen sind, . Das Gerät hat die Möglichkeit, mit zwei verschiedenen Funkstandards (die sich gegenseitig ausschließen) gesteuert zu werden: Bluetooth-Mesh (Standard) oder Zigbee (einstellbar über die View Wireless-App). Das Bluetooth-Mesh-Netzwerk setzt das Vorhandensein des Gateways 20597 - 19597 - 14597 voraus, während der Dialog über ZIGBEE ein Zigbee-Gateway (z. B. Alexa Echo Plus oder Echo Show) erfordert. Ausgestattet mit einem Ausgang mit 2 monostabilen Relais mit Verblockung, d.h. mit gegenseitiger ausschließlicher Aktivierung der Relais mit minimaler Verblockungszeit. Wenn die Relais nicht mit Strom versorgt werden, bleiben beide Relais geöffnet. Die an den Eingängen des Geräts angeschlossenen Taster steuern nur den Rollladenaktor an Bord: kurzer Druck: Wenn der Rollladen stillsteht, dreht sich die Lamelle; wenn der Rollladen in Bewegung ist, bleibt sie stehen; Langer Druck: Die obere Taste hebt den Verschluss an, die untere Taste senkt ihn ab; Druck der beiden Tasten: Abruf der bevorzugten Position (die Speicherung erfolgt über die View Wireless-App). Merkmale: Nennversorgungsspannung: 100-240 V~, 50/60 Hz Verlustleistung: 0,55 W Gesendete RF-Leistung: < 100mW (20 dBm) Frequenzbereich: 2400-2483,5 MHz Klemmen: 2 Klemmen (L und N) für Netz und Nullleiter - 2 Klemmen (? und ?) für den Ausgang des Rollladens - 2 Klemmen (P? und P?) für den Anschluss der Tasten zur Steuerung des Antriebs und zur Konfiguration. Zur Steuerung des Stellantriebs sind die Tasten Art. 20066-19066-16121- 14066 oder Art. 20062-19062-16150-14062 zu verwenden, während für die Konfiguration nur die Tasten Art. 20066-19066-16121-14066 verwendet werden. RGB-LED zur Anzeige des Konfigurationsstatus (blau Blaulicht) Im Modus der Bluetooth-Technologie können bis zu 2 Funkgeräte (Art. 03925) mit dem Gerät verbunden werden, um den Aktor zu steuern oder ein Szenario zu aktivieren.
