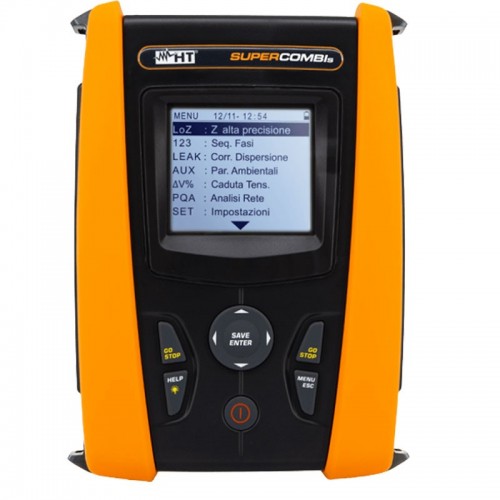

HTI-Gerät für elektrische Messungen Supercombi CEI64-8 HVSUPCOM

SUPERCOMBI prüft elektrische Installationen gemäß CEI 64-8 und misst daher den globalen Erdungswiderstand, prüft RCDs des Typs A, AC und F bis zu einem Nennstrom von 1A und des Typs B/B+ bis zu 300mA, die Isolation bis zu 1000V, Durchgangs- und Kurzschlussströme, zur Messung und Speicherung von Umweltparametern (Beleuchtungsstärke, Temperatur), Ableitstrom und elektrischen Größen Wirkleistung, Oberschwingungen, Leistungsfaktor bei einphasigen Installationen und nicht zuletzt die Möglichkeit der Überprüfung der zyklischen Richtung der Phasen. Die Isolationsmessung umfasst auch die Überprüfung des dielektrischen Absorptionsverhältnisses D.A.R. und des Polarisationsindexes P.I. Darüber hinaus kann SUPERCOMBI dank des optionalen Adapters EV-TEST100 eine geführte Testsequenz an einer EVSE-Station durchführen und sich über die integrierte WiFi-Verbindung mit der HT Analysis App verbinden. Der große interne Speicher ermöglicht die Speicherung von Messungen, die später über eine serielle Verbindung auf einen PC übertragen werden können. Das Gerät verfügt über eine innovative AUTO-Funktion: Wenn man diese Funktion wählt und nur den Wert des Differenzstroms einstellt, führt das SUPERCOMBI, das an eine Steckdose angeschlossen ist, nacheinander einen globalen Erdungswiderstandstest, einen RCD-Test und einen Isolationstest durch. Am Ende der Prüfung werden alle Ergebnisse mit einem einfachen OK- oder NICHT-OK-Symbol angezeigt, das die Einhaltung oder Nichteinhaltung der gesetzlichen Vorschriften anzeigt. Vorteile:Alle von der Norm CEI 64-8 geforderten elektrischen SicherheitsprüfungenAutomatischer Prüfablauf an der EVSE-Station (mit EV-TEST100-Adapter, optionales Zubehör)Schleife/Impedanz von Leitung, Phase-Phase, Phase-Neutral, Phase-PE (auch hochauflösend mit optionalem Zubehör IMP57)Globaler ErdungswiderstandMessung von elektrischen Parametern in einphasigen Anlagen (V, A, W, VAR, VA, PF)Differenzialprüfung Typ A, AC und F bis zu 1A, Typ B/B+ bis zu 300mA, Typ DD und CCIDIsolationswiderstandsmessung bis 1000V, mit Überprüfung des dielektrischen Absorptionsverhältnisses D.A.R. und des Polarisationsindexes P.I.Durchgangsmessung von Schutzleitern mit 200mAÜberprüfung von thermisch-magnetischen Schutzeinrichtungen und SicherungenÜberprüfung der zyklischen Phasenabtastung (SEQ) und der AbleitströmeMessung von Umweltparametern mit externen Sonden (HT52/05 und HT53/05) Technische Daten:Abmessungen (B x L x H): 225 x 165 x 75 mmGewicht (einschließlich Batterien): 1,2 kgMechanischer Schutz: IP40Speicherkapazität: 999 Speicherplätze, 3 MarkierungsebenenKommunikationsport für PC-Anschluss: optisch/USBAnzeigemerkmale: COG Schwarz/Weiß-Grafik-LCD, 320x240pxReferenztemperatur: 23°C ± 5°CBetriebstemperatur: 0° ÷ 40°CZulässige relative Luftfeuchtigkeit: <80%RHLagertemperatur: -10°C ÷ 60°CLuftfeuchtigkeit bei Lagerung: <80%RH Maximale Einsatzhöhe: 2000m Energieversorgung:Batterien: 6x1,5V Alkali AA Typ IEC LR06 oder 6 x1,2V wiederaufladbare NiMH AA TypAutonomie: > 500 Tests pro FunktionAutomatische Abschaltung: nach 5 Minuten Nichtbenutzung (kann deaktiviert werden) Referenz-NormenSicurezza: IEC/EN61010-1,IEC/EN61010-2-030,IEC/EN61010-2-033IEC/EN61010-2-034, IEC/EN61557-1EMC: IEC/EN61326-1Technische Dokumentation: IEC/EN61187Sicherheitszubehör: IEC/EN61010-031Isolierung: doppelte IsolierungVerschmutzungsgrad: 2Überspannungskategorie: CAT IV 300V gegen Erde, max 415V zwischen den EingängenRPE: IEC/EN61557-4, BS7671 17. Ausgabe, AS/NZS3000/3017MΩ: IEC/EN61557-2, BS7671 17. Aufl., AS/NZS3000/3017RCD: IEC/EN61557-6 (nur bei Phase-Neutral-Erde-Systemen)RCD-DD: IEC62955RCD CCID: UL2231-2LOOP P-P, P-N, P-PE: IEC/EN61557-3, BS7671 17. Ausgabe, AS/NZS3000/3017Multifunktion: IEC/EN61557-10, BS7671 17. Aufl., AS/NZS3000/3017Kurzschlussstrom: EN60909-0
