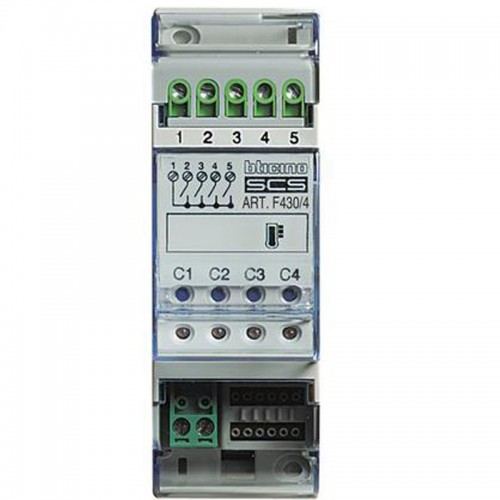

BTICINO MY HOME SCS - Temperaturregler mit 4 Relais F430/4

Diese Vorrichtung führt über interne Relais die von der Steuereinheit oder der Sonde empfangenen Befehle aus und ist für die Steuerung von Lasten wie Gebläsekonvektoren mit drei Geschwindigkeiten, Motorventilen, Pumpen und elektrischen Heizkörpern erforderlich. Es verfügt über vier Relais mit unabhängigen Befehlen, aber gemeinsamen Kontakten, die entweder zur Steuerung von vier separaten Lasten mit einer ON/OFF-Funktion oder zur Steuerung von zwei einzelnen Lasten mit einer Open/Close-Funktion verwendet werden können. Für die Steuerung von Lasten des Typs Öffnen/Schließen muss der Aktuator mit einer logischen Verriegelung der Relais konfiguriert werden, wobei die Kontakte C1/C2 für das Öffnen und Schließen des ersten Ventils und die Kontakte C3/C4 für das Öffnen und Schließen des zweiten Ventils vorgesehen sind. Die Kontakte übernehmen andere Funktionen, wenn der Aktor für die Fan-Coil-Steuerung verwendet wird. Der Kontakt C1 ist der EIN/AUS-Typ und steuert das Ventil, die Kontakte C2, C3 und C4 steuern die minimale, mittlere bzw. maximale Ventilationsgeschwindigkeit. Die Lüftungsgeschwindigkeit wird automatisch in Abhängigkeit von der Differenz zwischen der vom Benutzer eingestellten Temperatur und der Raumtemperatur gewählt. Geeignet für einfache, doppelte oder gemischte Lasten: 4 A ohmsche, 1 A motorisierte Ventile, Pumpen und Gebläsekonvektoren Logische Verriegelung der Relais durch Konfiguration.
