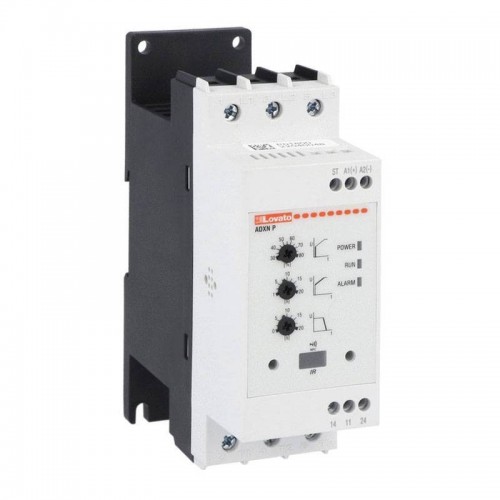

Lovato ADXNP 12A 24VAC/DC Soft Starter mit Bypass-Relais ADXNP01224

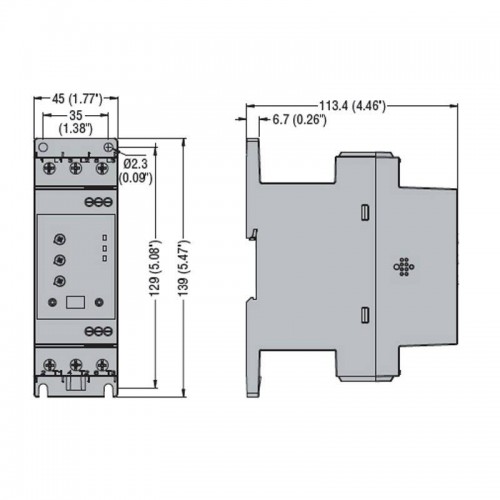

Diese Version bietet einen elektronischen thermischen Motorschutz, der durch integrierte Stromwandler realisiert wird, die nicht nur den Schutz des Motors vor Überlast ermöglichen, sondern auch die Verwaltung von Anlauframpen mit Strombegrenzung, die sich automatisch an Lastschwankungen anpassen. Der Softstarter ADXNP kann auch mit einem optionalen RS485-Kommunikationsmodul (CX04) für die Integration in ein Fernsteuerungs- oder Überwachungssystem ausgestattet werden. Der Softstarter verfügt über Potentiometer auf der Vorderseite zur Einstellung der einfachsten Grundparameter (Anfangsspannungsstufe, Beschleunigungs- und Verzögerungsrampe) sowie über NFC-Konnektivität zur Programmierung erweiterter Parameter über die Lovato App, wie z. B. Motornennstrom, thermische Schutzklasse, Schutzschwellen, Passwörter, Kommunikationsparameter, Funktion der eingebauten Relaisausgänge und Alarmeigenschaften. Der optische Anschluss an der Vorderseite ermöglicht außerdem die Programmierung, das Herunterladen von Daten und die Diagnose von PC und App über optionale USB- (CX01) und Wi-Fi- (CX02) Anschlussgeräte. Kompakte Abmessungen: Die Softstarter ADXN verfügen über eine 2-stufige Steuerung und sind in einem extrem kompakten Gehäuse gefertigt, das nur 45 mm breit ist für den gesamten Bereich bis 45° (unterteilt in 2 mechanische Größen, die sich in Höhe und Tiefe unterscheiden). Sie sind extrem einfach und schnell zu konfigurieren. Die Motorsteuerung erfordert nur die Einstellung einiger weniger intuitiver Parameter, wie z.B. Rampenzeiten und Anfangsspannung, die je nach Version über die Frontpotentiometer oder über das Smartphone mit NFC-Technologie und der Lovato App, die kostenlos für iOS- und Android-Geräte erhältlich ist, konfiguriert werden können. GroßerNetzspannungsbereich: Sie verfügen über einen großen Netzspannungsbereich, der von 208 bis 600VAC nominal reicht; dadurch sind sie in jedem Markt, einschließlich dem nordamerikanischen, einsetzbar, ohne dass unterschiedliche Codes je nach der im System vorhandenen Spannung verwaltet werden müssen. Hilfsspannungsversorgung: Alle drei ADXN-Versionen sind in zwei Varianten mit Hilfsspannung erhältlich: 24VAC/DC, eine Spannung, die typischerweise in Automatisierungsschalttafeln zu finden ist, oder 100-240VAC, typischerweise in Pumpenschalttafeln zu finden, zum Beispiel. Sie integrieren zahlreiche Schutzfunktionen für den Motor und den Softstarter, z.B:Thermischer Schutz des Starters durch einen integrierten Temperaturfühler am KühlkörperÜberprüfung der Netzspannung: Spannung und Frequenz außerhalb der Grenzwerte, Phasenausfall, falsche Phasenfolgeelektronischer Motortemperaturschutz (nur ADXNP-Version) Die Schutzschwellen und die entsprechenden Auslösezeiten sind bei den Versionen mit NFC-Anschluss (ADXNF und ADXNP) konfigurierbar und können individuell aktiviert/deaktiviert werden. Die Versionen ADXNF und ADXNP verfügen über eine auf der Vorderseite integrierte NFC-Konnektivität, eine technologisch fortschrittliche Lösung, die es ermöglicht, Parameter schnell, einfach und intuitiv direkt über Ihr Smartphone mit der Lovato App zu ändern. Mit dieser Funktion können die Parameter in digitaler Form über die benutzerfreundliche grafische Schnittstelle der App klar und präzise eingestellt werden. Es ist auch möglich, die Programmierung auf dem Smartphone zu speichern, um sie in kürzester Zeit auf andere Sanftanlasser desselben Modells zu übertragen, auch wenn das Gerät nicht angeschlossen ist - eine ideale Lösung für diejenigen, die zahlreiche Geräte in Serie programmieren. Neben der Schnelligkeit, der Genauigkeit und der einfachen Konfiguration erfüllen die mit NFC ausgestatteten Versionen auch die Sicherheitsanforderungen dank der Möglichkeit, über das Smartphone ein Passwort festzulegen, um die Einstellungen vor Änderungen durch Unbefugte zu schützen. Die fortschrittliche Version ADXNP integriert amperometrische Wandler, um den Strom zu messen, der in den Phasen fließt, die den Motor versorgen. Dank dieser Informationen ist der Softstarter in der Lage, den Motor thermisch zu schützen, indem er das Anhalten des Motors befiehlt, wenn der Strom den Nennwert für eine längere Zeit überschreitet, ohne dass ein externes Thermorelais installiert werden muss, was Kosten, Platz, Verkabelung und Installationszeit spart. Der thermische Schutz ist elektronisch und es ist möglich, eine doppelte Schutzklasse zu konfigurieren: eine für den Anlauf und eine für den Betrieb, mit einer Auswahl von Klasse 10, 15, 20 und 25 je nach Schweregrad der Anwendung. Der Motorstrom, die thermischen Schutzklassen und die zugehörigen Alarmeigenschaften sind per Smartphone über die LOVATO App oder Lovato App konfigurierbar. Die fortschrittliche Version ADXNP ist mit einer optischen Frontschnittstelle für den Anschluss von optionalen USB- (CX01) oder Wi-Fi-Kommunikationsgeräten (CX02) ausgestattet, über die der Softstarter mit einem PC mit Software, Smartphones und Tablets mit der Lovato App verbunden werden kann, um die Programmierung, die Diagnose und das Herunterladen von Daten einfach und sicher durchzuführen, wobei die Bedienung direkt von der Vorderseite des Geräts aus erfolgt und die Stromversorgung der Schalttafel nicht unterbrochen werden muss. Integrierter Bypass: Alle Versionen verfügen über ein Bypass-Relais, das den Thyristorstromkreis automatisch deaktiviert, wenn der Motor einen stabilen Zustand erreicht, was zu einer Verringerung der Wärme- und Verlustleistung und damit zu erheblichen Energieeinsparungen führt. Das Vorhandensein des Bypasses erhöht auch die Zuverlässigkeit des Sanftanlassers, da er die internen Thyristoren vor unerwünschten Phänomenen auf der Leitung schützt, während der Motor läuft, wie z.B. Kurzschlüsse, Überlastungen oder Überspannungen. 2 integrierte Relaisausgänge: Die ADXN-Softstarter verfügen standardmäßig über 2 Relaisausgänge mit Schließerkontakt, die für Signalisierungs- oder Steuerfunktionen externer Geräte verwendet werden können. Die Funktion der Ausgänge ist bei den Basisversionen ADXNB fest eingestellt, während sie bei den Versionen ADXNF und ADXNP über NFC programmierbar ist, wahlweise Schützsteuerung (Run), Signalisierung des Rampenendes (TOR), Alarm und maximales Drehmoment. Passwort: Der Zugang zu den Parametern der Softstarter ADXNF und ADXNP kann durch ein Passwort gesperrt werden, das mit der Lovato App eingestellt werden kann, um die Einstellungen vor Manipulationen durch unbefugtes Personal zu schützen. LEDs auf der Vorderseite: Alle Versionen verfügen über 3 LEDs auf der Vorderseite, um das Vorhandensein von Hilfsenergie, den Betriebsstatus und den Alarm anzuzeigen. Die Alarm-LED blinkt im Falle eines aktiven Alarms und die Anzahl der Blinkimpulse gibt die Art des laufenden Alarms an. Montage: Die ADXN-Softstarter können mit Schrauben oder auf einer DIN 35mm-Schiene (IEC/EN/BS 60715) montiert werden. Die Schraubbefestigung erfolgt über 4 Löcher am Gehäuseboden, während die DIN-Schienenbefestigung über eine Gummieinlage verfügt, die ein Verrutschen des Softstarters auf der Schiene verhindert. Merkmale:Zwei gesteuerte PhasenEingangsspannungsbereich: 208...600VACMotornennleistung 2,2...22kW (400VAC)Eingebautes Bypass-RelaisEingebaute Schutzfunktionen für Motor und AnlasserLED-StarterstatusanzeigeKompaktes Gehäuse mit nur 45 mm BreiteSchraub- oder 35mm DIN-SchienenbefestigungEinstellbare StrombegrenzungElektronischer MotorüberlastungsschutzPhasenausfallschutzSchutz gegen PhasenumkehrSchutz bei blockiertem RotorThyristor-ÜbertemperaturschutzSchutz vor niedriger LastProgrammierbare AlarmfunktionenOptische Schnittstelle für die Programmierung
