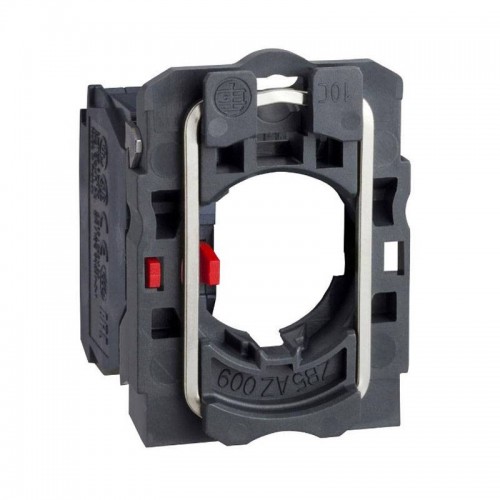

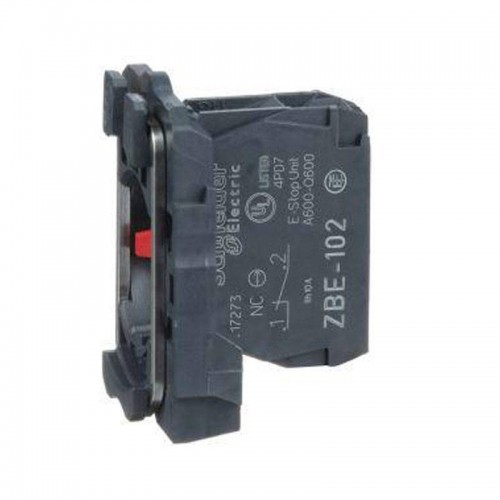

Schneider 1NC Kontakt 22mm Durchmesser ZB5AZ102

Das Einzelkontaktelement Harmony XB5 von Schneider Electric verwendet Schraubklemmen. Er hat 1 Schließer und ein Kunststoffgehäuse. Dieses Kontaktelement ermöglicht ein schnelles und einfaches Auswechseln und Konfigurieren von Drucktastern und Wahlschaltern. Er lässt sich bei kompletten XB5-Wahlschaltern und -Tastern mit Hilfe der Aufsteckmontage leicht installieren und austauschen und wird mit einfachen Schraubklemmenanschlüssen an die Steuerkreise angeschlossen. Dank der Schutzart IP20 ist das Bedienpersonal vor versehentlichem Kontakt mit stromführenden Schaltkreisen geschützt. Weitere Informationen:Das Grundgerät für den Zusammenbau eines eigenen Kunststofftasters oder -schaltersEin breiter Betriebstemperaturbereich von -40°C bis 70°C gewährleistet die vielseitige Verwendbarkeit des Produkts Merkmale:Arbeitshub: 2,6 mm (NO mit Änderung des elektrischen Zustands) - 4,3 mm (Gesamthub)Betätigungskraft: 2,3 N NO bei Änderung des elektrischen ZustandsAnzugsdrehmoment: 0,81,2 Nm nach EN 60947-1Kontaktmaterial Silberlegierung (Ag/Ni)Lagertemperatur: -4070 °CBetriebsumgebungstemperatur: -4070 °CSchutzart: IP20 gemäß IEC 60529Vibrationsfestigkeit: 5 gn (F= 2500 Hz) gemäß IEC 60068-2-6Schockfestigkeit: 30 gn (Dauer = 18 ms) bei halbsinusförmiger Beschleunigung gemäß IEC 60068-2-27 - 50 gn (Dauer = 11 ms) bei halbsinusförmiger Beschleunigung gemäß IEC 60068-2-27 Kopfform (Schraube):Phillips-Kopf kompatibel mit Philips-Schraubendreher Nr. 1Kreuzschlitzkopf kompatibel mit Pozidriv-Schraubendreher Nr. 1Schlitz kompatibel mit Ø 4 mm TellerschraubendreherSchlitz kompatibel mit Ø 5,5 mm Schraubendreherplatte Nennbetriebsstrom:3 A bei 240 V, AC-15, A600 gemäß EN/IEC 60947-5-16 A bei 120 V, AC-15, A600 gemäß EN/IEC 60947-5-10,1 A bei 600 V, DC-13, Q600 gemäß EN/IEC 60947-5-10,27 A bei 250 V, DC-13, Q600 gemäß EN/IEC 60947-5-10,55 A bei 125 V, DC-13, Q600 gemäß EN/IEC 60947-5-11,2 A bei 600 V, AC-15, A600 gemäß EN/IEC 60947-5-1 Elektrische Belastbarkeit:1000000 Zyklen, AC-15, 2 A bei 230 V, Arbeitsbereich <3600 Zyklen/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C1000000 Zyklen, AC-15, 3 A bei 120 V, Einschaltdauer <3600 Zyklen/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C1000000 Zyklen, AC-15, 4 A bei 24 V, Einschaltdauer <3600 Zyklen/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C1000000 Zyklen, DC-13, 0,2 A bei 110 V, Einschaltdauer <3600 Zyklen/h, Lastfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C1000000 Zyklen, DC-13, 0,5 A bei 24 V, Einschaltdauer <3600 Zyklen/h, Lastfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
