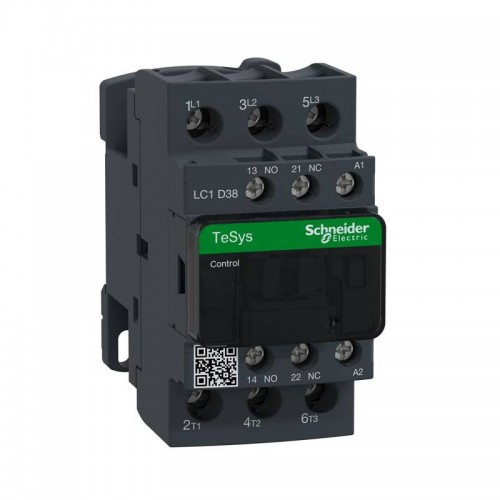

Schneider TeSys LC1D Schütz 3P 38A AC3 220V AC LC1D38M7

Vorteile:TeSys D Schütz, 3-polig (3NO), für Motorsteuerungsanwendungen bis 38 A/690V AC-3 (18,5 kW bei 400 V)Verfügt über eine 220V AC-Spule 50/60 Hz, integrierte Hilfskontakte 1NO+1NC (Spiegel NC zertifiziert), Anschluss über SchraubklemmenFür Betriebsgeschwindigkeiten bis zu 3600 Zyklen/Stunde und Umgebungen bis zu 60°CHohe Zuverlässigkeit und LanglebigkeitKompakt (45mm breit), Montage auf DIN-Schiene oder SchraubbefestigungZertifiziert nach verschiedenen Normen (IEC, UL, CSA, CCC, EAC), Green Premium Compliance (RoHS/REACh) Nennbetriebsspannung<= 690 V 'AC' 25...400 Hz Stromkreis<= 300 V DC Stromkreis Nennbetriebsstrom50 A 60 °C) "AC" AC-1 für Stromkreis bei <= 440 V38 A 60 °C) AC-3 "AC" für Stromkreis bei <= 440 V38 A 60 °C) AC-3e "AC" für Stromkreis bei <= 440 V Motorleistung:18,5 kW bei 500 V "AC" "50/60 Hz" (AC-3)18,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3)7,5 kW bei 400 V 'AC' '50/60 Hz' (AC-4)18,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3)9 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3)18,5 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3)18,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3e)18,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3e)18,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3e)9 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3e)18,5 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3e) Motorleistung in hp10 PS bei 230/240 V für 3-Phasen-Motoren" AC" "50/60 Hz"10 PS bei 200/208 V für 3 Motorphasen" AC" "50/60 Hz"5 PS bei 240 V für 1-Phasen-Motoren" AC" "50/60 Hz"20 PS bei 480 V für 3-Phasen-Motoren" AC" "50/60 Hz"25 PS bei 600 V für 3-Phasen-Motoren" AC" "50/60 Hz" Konventioneller thermischer Strom im Freien10 A bei <60 °C pro Meldekreis50 A bei <60 °C für den Stromkreis Nennschließkraft Irms:140 A "AC" für Signalisierungsschaltung nach IEC 60947-5-1250 A DC pro Meldekreis nach IEC 60947-5-1550 A bei 440 V für IEC 60947-konforme Stromkreise Bemessungs-Kurzzeitstromfestigkeit60 A bei <40 °C - 10 min für den Stromkreis430 A bei <40 °C - 1 s für Stromkreislauf150 A bei <40 °C - 1 min für Stromkreislauf310 A bei <40 °C - 10 s für Stromkreis100 A - 1 s pro Meldekreis120 A - 500 ms pro Meldekreis140 A - 100 ms pro Meldekreis Zugehörige Sicherungslehre10 A gG für Signalisierungsschaltung nach IEC 60947-5-163 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis63 A gG bei <= 690 V Koordination Typ 2 für Leistungskreis Bemessungsisolationsspannung600 V CSA-zertifiziert Stromkreis600 V UL-zertifiziert Stromkreis690 V nach IEC 60947-1 Signalisierungsschaltung600 V CSA-zertifizierter Signalisierungskreis600 V UL-zertifizierter Signalisierungskreis690 V nach IEC 60947-4-1 Stromkreis Merkmale:Mechanische Lebensdauer: 15 McZyklenArt des Steuerkreises: AC bei "50/60 HzZusammensetzung der Hilfskontakte: 1 NO + 1 NCMechanisch gekoppelter Typ: 1 NO + 1 NC gemäß IEC 60947-5-1Mindestschaltspannung: 17 V pro MeldekreisMindestschaltstrom: 5 mA pro MeldekreisIsolationswiderstand: > 10 MOhm pro SignalkreisAbmessungen: Höhe 85 mm - Breite 45 mm - Tiefe 92 mmGewicht: 380 Gramm
