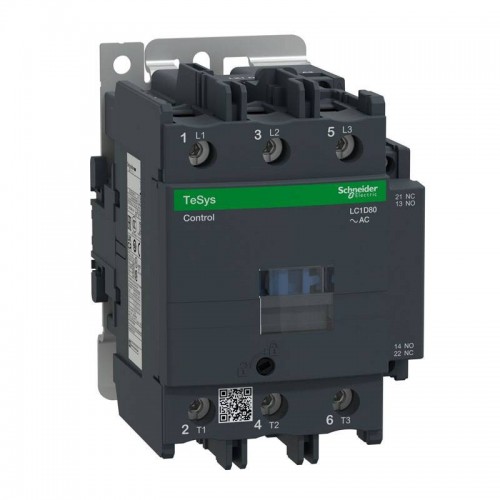

Schneider TeSys LC1D Schütz 3P 80A AC3 110V AC LC1D80F7

Vorteile:LC1D80F7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 37 kW bei 400VEr verfügt über eine 110V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann aufgrund seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werdenKompakt, auf DIN-Schiene montiert, garantiert hohe Zuverlässigkeit und HaltbarkeitEs ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen der Green Premium (RoHS/REACH) Nennbetriebsstrom:125 A 60 °C) "AC" AC-1 für Stromkreis bei <= 440 V80 A 60 °C) AC-3 "AC" für Stromkreis bei <= 440 V80 A 60 °C) AC-3e für Leistungsstromkreis bei <= 440 V Motorleistung22 kW bei 220...230 V "AC" "50/60 Hz" (AC-3)37 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3)45 kW bei 415 bis 440 V 'AC' '50/60 Hz' (AC-3)55 kW bei 500 V 'AC' '50/60 Hz' (AC-3)45 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3)45 kW bei 1000 V 'AC' '50/60 Hz' (AC-3)15 kW bei 400 V 'AC' '50/60 Hz' (AC-4) Motorleistung in hp7,5 PS bei 120 V für 1 Motor Phase "AC" "50/60 Hz" Motoren15 PS bei 230/240 V für 1-Phasen-"AC"-Motoren "50/60 Hz".30 PS bei 200/208 V für 3-Phasen-Motoren "AC" "50/60 Hz" Motoren30 PS bei 230/240 V für 3-Phasen-"AC"-Motoren "50/60 Hz60 PS bei 460/480 V für 3-phasige "AC"-Motoren "50/60 Hz60 PS bei 575/600 V für 3-phasige "AC"-Motoren "50/60 Hz". Konventioneller thermischer Strom im Freien10 A bei <60 °C pro Meldekreis125 A bei <60 °C für den Stromkreis Nennschließkraft Irms:140 A "AC" für Signalisierungsschaltung nach IEC 60947-5-1250 A DC pro Meldekreis nach IEC 60947-5-11100 A bei 440 V für IEC 60947-konforme Stromkreise Bemessungs-Kurzzeitstromfestigkeit640 A bei <40 °C - 10 s für Leistungskreis990 A bei <40 °C - 1 s für Stromkreislauf135 A bei <40 °C - 10 min für Stromkreislauf320 A bei <40 °C - 1 min pro Stromkreis100 A - 1 s pro Meldekreis120 A - 500 ms pro Meldekreis140 A - 100 ms pro Meldekreis Zugehörige Sicherungslehre10 A gG pro Meldekreis nach IEC 60947-5-1200 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis160 A gG bei <= 690 V Koordination Typ 2 für Leistungskreis Bemessungsisolationsspannung600 V CSA-zertifiziert Stromkreis600 V UL-zertifiziert Stromkreis1000 V nach IEC 60947-4-1 Stromkreis690 V nach IEC 60947-1 Signalisierungsschaltung600 V CSA-zertifizierter Signalkreis600 V UL-zertifizierter Signalisierungskreis Merkmale:Mechanische Lebensdauer: 4 McZyklenZusammensetzung der Hilfskontakte: 1 NO + 1 NCMechanischer Anschluss Typ 1 NO + 1 NC nach IEC 60947-5-1Spiegelkontakt Typ 1 NC nach IEC 60947-4-1Frequenz der Umlaufsignalisierung: 25...400 HzIsolationswiderstand: > 10 MOhm pro SignalkreisIP20 Frontseite gemäß IEC 60529Abmessungen: Höhe 127 mm - Breite 85 mm - Tiefe 130 mmGewicht: 1,59 kg
