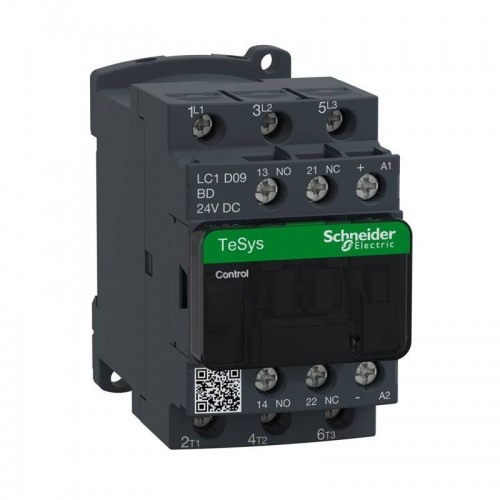

Schneider TeSys LC1D Schütz 3P 9A AC3 24V AC LC1D09BD

LC1D09BD ist ein kompaktes 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen. Nennleistung 9 A AC-3 4 kW bei 400 V, mit Spule 24 V DC und Hilfskontakten 1NO+1NC. Kann dank des zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Kompakt, auf DIN-Schiene montiert, garantiert es hohe Zuverlässigkeit und Langlebigkeit. Es ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH). Vorteile: Kompaktes Produkt, 45 mm breit, für DIN-Schiene und Schalttafelmontage. Trennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu Spulen- und Hilfskontaktanschlüssen von vorne. Ausgestattet mit einer 24-V-DC-Spule zur einfachen Integration in alle Steuersysteme. Mit 2 integrierten 1NO+1NC-Hilfskontakten. Hohe elektrische Belastbarkeit, garantiert für 2 Millionen Zyklen bei 9 A AC-3 440 V Motorleistung: 2,2 kW bei 220...230 V "AC" "50/60 Hz" (AC-3) 4 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3) 4 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3) 5,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3) 5,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3) 2,2 kW bei 400 V 'AC' '50/60 Hz' (AC-4) 2,2 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3e) 4 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3e) 4 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3e) 5,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3e) 5,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3e) Motorleistung in hp 1 PS bei 230/240 V für 1-Phasen-Motoren" AC" "50/60 Hz" 2 PS bei 200/208 V für 3 Motorphasen" AC" "50/60 Hz" 2 PS bei 230/240 V für 3-Phasen-Motoren" AC" "50/60 Hz" 5 PS bei 460/480 V für 3-Phasen-Motoren" AC" "50/60 Hz" 7,5 PS bei 575/600 V für Drehstrommotoren" "AC" "50/60 Hz 0,33 PS bei 115 V für 1-phasige "AC"-Motoren "50/60 Hz". Bemessungsisolationsspannung 690 V nach IEC 60947-4-1 Stromkreis 600 V CSA-zertifiziert Stromkreis 600 V UL-zertifiziert Stromkreis 690 V nach IEC 60947-1 Signalisierungsschaltung 600 V CSA-zertifizierter Signalkreis 600 V UL-zertifizierter Signalisierungskreis Merkmale: Konventioneller offener thermischer Strom: 25 A bei <60 °C für den Leistungskreis - 10 A bei <60 °C für den Signalkreis Bemessungsausschaltvermögen Irms: 250 A bei 440 V für IEC 60947-konforme Stromkreise - 140 A AC für IEC 60947-5-1-konforme Signalisierungskreise - 250 A DC für IEC 60947-5-1-konforme Signalisierungskreise Nennausschaltvermögen: 250 A bei 440 V für IEC 60947-konformen Stromkreis Zugehörige Absicherung: 10 A gG für IEC 60947-5-1 konforme Meldestromkreise - 25 A gG bei <= 690 V Typ 1 Koordination für Leistungsstromkreis - 20 A gG bei <= 690 V Typ 2 Koordination für Leistungsstromkreis Zeitkonstante: 28 ms Mindestschaltstrom: 5 mA pro Meldekreis Mindestschaltspannung: 17 V pro Meldekreis Nicht-Überlappungszeit: 1,5 ms bei Unterbrechung zwischen Öffner und Schließer - 1,5 ms bei Unterbrechung zwischen Öffner und Schließer Anlaufleistung in W: 5,4 W 20 °C) Leistungsaufnahme im Betrieb W: 5,4 W bei 20 °C Isolationswiderstand: > 10 MOhm pro Signalkreis Abmessungen: Höhe 77 mm - Breite 45 mm - Tiefe 95 mm Gewicht: 480 Gramm
