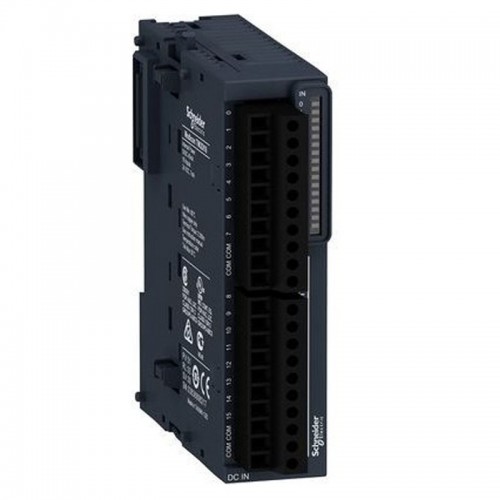

Telemecanique digitales Eingangsmodul TM3 16 Eingänge TM3DI16

Weitere technische Merkmale: Reaktionszeit: 4 ms (Einschalten) - 4 ms (Ausschalten) Lokale Signalisierung: 1 LED pro Weg (grün) Eingangsstatus: Elektrischer Anschluss: 10 abnehmbare 1,5 mm² Schraubklemmen mit 3,81 mm Steigungseinstellung pro Eingang Maximale Kabellänge zwischen Geräten: ungeschirmtes Kabel: <50 m für normale Eingänge Isolierung: zwischen Eingängen und interner Logik: bis 500V 'AC', nicht isoliert zwischen Eingängen CE-Symbolik Elektrostatische Entladungsfestigkeit: 8 kV in Luft gemäß EN/IEC 61000-4-2, 4 kV bei Kontakt gemäß EN/IEC 61000-4-2 Magnetfeldfestigkeit: 30 A/m "50/60 Hz" gemäß EN/IEC 61000-4-8 Schnelle Transientenfestigkeit: 1 kV pro E/A gemäß EN/IEC 61000-4-4 Überspannungsfestigkeit: 1 kV E/A-Gleichtakt gemäß EN/IEC 61000-4-5 DC Betriebsumgebungstemperatur: -10/+35 °C vertikaler Einbau, -10/+55 °C horizontaler Einbau Lagertemperatur: -25/+70 °C Relative Luftfeuchtigkeit: 10...95 %, nicht kondensierend (Betrieb), 10...95 %, nicht kondensierend (Lagerung) Schutzart IP: IP20 mit montierter Schutzabdeckung Verschmutzungsgrad 2 Betriebshöhe: 0...2000 m Lagerhöhe: 0...3000 m Schockfestigkeit: 15 gn für 11 ms Kompatibilität der Reichweite: Modicon M241 Modicon M251 Modicon M221 Modicon M262 Stromverbrauch: 40 mA bei 5 V DC Über Busanschluss (im Ein-Zustand) 5 mA bei 5 V DC Über Busanschluss (im Aus-Zustand) 0 mA bei 24 V DC Über Busanschluss (im Ein-Zustand) 0 mA bei 24 V DC Über Busanschluss (im Aus-Zustand) Halterung: Hutschiene Typ TH35-15 nach IEC 60715 Hutschiene Typ TH35-7.5 nach IEC 60715 Platte oder Paneel mit Befestigungssatz Abmessungen und Gewicht: Höhe 90 mm Tiefe 84,6 mm Breite 27,4 mm Gewicht 0,1 kg Widerstandsfähigkeit gegenüber elektromagnetischen Feldern 10 V/m 80 MHz...1 GHz nach EN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz nach EN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz nach EN/IEC 61000-4-3 Widerstand gegen leitungsgebundene Störungen, die durch hochfrequente Felder induziert werden: 10V 0,15...80 MHz nach EN/IEC 61000-4-6 3V Spotfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) gemäß Marine Spezifikation (LR, ABS, DNV, GL) Elektromagnetische Emission Störaussendung 40 dBμV/m QP Klasse A ( 10 m) bei 30...230 MHz gemäß EN/IEC 55011 Störaussendung 47 dBμV/m QP Klasse A ( 10 m) bei 230...1000 MHz gemäß EN/IEC 55011 Vibrationsfestigkeit 3,5 mm bei 5...8,4 Hz auf DIN-Schiene 3 gn bei 8,4...150 Hz auf DIN-Schiene 3,5 mm bei 5...8,4 Hz auf Platte 3 gn bei 8,4...150 Hz auf Platte
