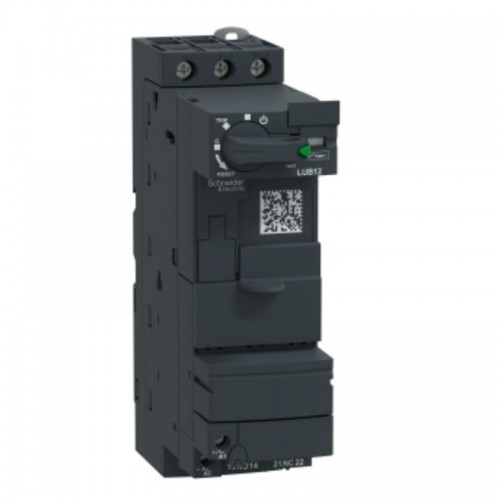

Telemecanique Grundgerät TeSys U 12A LUB12

TeSys U Standard-Leistungsbasis, 3-polig (3NO), 12 A/ 690 V, zu ergänzen mit einer LUC-Steuereinheit zu einem TeSys U Wendedrosselregler, für 3-phasige Motoranwendungen bis 5,5 kW bei 400 V. Basis bestehend aus Leistungskontakten, Steuerspule, Drehgriff, mit modularem Aufbau für Zusatzmodule, um einen "all-in-one" Drosselregler mit grundlegenden oder erweiterten Schutz- und Steuerfunktionen zu erhalten. Es ist mit einer Anschlussklemme und Verschlussklappen ausgestattet, die leere Hohlräume abdecken. Er bietet ein hohes Ausschaltvermögen Icu 50 kA bei 400 V, Start-Stopp-Steuerung garantiert für 3600 Zyklen/Stunde. Sehr kompakt (45 mm breit), Montage auf DIN-Schiene und Schraubbefestigung, mit einem abschließbaren Drehgriff. Zertifiziert in Verbindung mit einem LUC-Steuergerät (IEC, UL, CSA, CCC, EAC, Marine), Green Premium (RoHS/REACh) konform. Weitere technische Merkmale:Maximale Betriebsgeschwindigkeit: 3600 Zyklen/hBemessungs-Stoßspannung [Uimp]: 6 kV gemäß IEC 60947-6-2Montageart: Aufklipsen (DIN-Schiene) - Anschrauben (Platte)Breite 45 mmHöhe 154 mmTiefe 126 mmGewicht 0,9 kgKompatibilitätscode LUBSchutzart: TH nach IEC 60068Umgebungstemperatur: -25...60 °C mit LUCM, -25...70 °C mit LUCA, LUCB, LUCC, LUCDLagertemperatur: -40...85 °CFeuerbeständigkeit: 960 °C für Teile, die unter Spannung stehen, nach IEC 60695-2-12, 650 °C nach IEC 60695-2-12Betriebshöhe: Acti9 iCV40 ARCSchockfestigkeit: 10 gn offene Versorgungspole nach IEC 60068-2-27, 15 gn geschlossene Versorgungspole nach IEC 60068-2-27Vibrationsfestigkeit: 2 gn (F= 5...300 Hz) offene Versorgungspole nach IEC 60068-2-27, 4 gn (F= 5...300 Hz) geschlossene Versorgungspole nach IEC 60068-2-27Elektrostatische Entladungsfestigkeit: 8 kV Stufe 3 in freier Luft nach IEC 61000-4-2, 8 kV Stufe 4 bei Kontakt nach IEC 61000-4-2Strahlungsfeldfestigkeit: 10 V/m 3 nach IEC 61000-4-3Widerstand gegen schnelle Transienten: 2 kV Klasse 3 bei seriellem Anschluss nach IEC 61000-4-4, 4 kV Klasse 4 alle Stromkreise außer seriellem Anschluss nach IEC 61000-4-4Störfestigkeit gegen radioelektrische Felder: 10 V gemäß IEC 61000-4-6Mikrounterbrechungsfestigkeit: 3 ms pro SteuerkreisùÜberspannungsfestigkeit: 70 % / 500 ms nach IEC 61000-4-11  Bemessungsbetriebsstrom [Ie]:12 A bei <= 440 V12 A bei 500 V9 A bei 690 V GebrauchskategorieAC-43AC-44AC-41 Bemessungsbetriebsunterbrechungskapazität [Ics]:50 kA bei 230 V50 kA bei 440 V10 kA bei 500 V4 kA bei 690 V Spannung des Steuerkreises24 V AC 50/60 Hz24 V DC48...72 V AC 50/60 Hz48...72 V DC110...240 V AC 50/60 Hz110...220 V DC Typische Stromaufnahme130 mA bei 24 V DC I maximal beim Schließen mit LUCA, LUCB, LUCC, LUCD140 mA bei 24 V AC I maximal beim Schließen mit LUCA, LUCB, LUCC, LUCD150 mA bei 24 V DC I maximal beim Schließen mit LUCM280 mA bei 110...220 V DC I maximal beim Einschalten mit LUCA, LUCB, LUCC, LUCD280 mA bei 110...240 V AC I maximal beim Einschalten mit LUCA, LUCB, LUCC, LUCD280 mA bei 48...72 V AC I maximal beim Einschalten mit LUCA, LUCB, LUCC, LUCD280 mA bei 48...72 V DC I maximal beim Einschalten mit LUCA, LUCB, LUCC, LUCD35 mA bei 110...220 V DC I rms fest mit LUCA, LUCB, LUCC, LUCD35 mA bei 110...240 V AC I rms fest mit LUCA, LUCB, LUCC, LUCD35 mA bei 48...72 V AC I rms fest mit LUCA, LUCB, LUCC, LUCD35 mA bei 48...72 V DC I rms fest mit LUCA, LUCB, LUCC, LUCD60 mA bei 24 V DC I rms fest mit LUCA, LUCB, LUCC, LUCD70 mA @ 24 V AC I rms fest mit LUCA, LUCB, LUCC, LUCD70 mA @ 24 V DC I rms fest mit LUCM Betriebszeit35 ms offen mit LUCA, LUCB, LUCC, LUCD, LUCM pro Steuerkreis50 ms bei >= 72 V schließend mit LUCA, LUCB, LUCC, LUCD für Steuerstromkreis60 ms bei 48 V selbsthaltend mit LUCA, LUCB, LUCC, LUCD für Steuerstromkreis70 ms bei 24 V Einschaltung mit LUCA, LUCB, LUCC, LUCD für Steuerstromkreis75 ms Einschaltdauer mit LUCM pro Steuerkreis Bemessungsisolationsspannung [Ui]:690 V nach IEC 60947-6-2 (Verschmutzungsgrad 3)600 V in Übereinstimmung mit UL 60947-4-1600 V gemäß CSA C22.2 No 60947-4-1 Sichere Trennung der Stromkreise400 V SELV zwischen Hilfs- und Steuerstromkreisen gemäß IEC 60947-1 Anhang N400 V SELV zwischen Hilfs- oder Steuerstromkreis und Hauptstromkreis gemäß IEC 60947-1 Anhang N Anschlüsse - KlemmenSteuerstromkreis: Schraubklemmen 1 Ader 0,34...1,5 mm² flexibel mit KabelanschlussSteuerstromkreis: Schraubklemmen 1 Ader 0,75...1,5 mm² flexibel ohne KabelanschlussSteuerstromkreis: Schraubklemmen 1 Ader 0,75...1,5 mm² starrSteuerstromkreis: Schraubklemmen 2 Kabel 0,34...1,5 mm² flexibel mit KabelanschlussSteuerstromkreis: Schraubklemmen 2 Kabel 0,75...1,5 mm² flexibel ohne AderendhülseSteuerstromkreis: Schraubklemmen 2 Kabel 0,75...1,5 mm² starrLeistungskreis: Schraubklemmen 1 Leitung 1...10 mm² starrLeistungsstromkreis: Schraubklemmen 1 Leitung 1...6 mm² flexibel mit AderendhülseStromkreis: Schraubklemmen 1 Ader 2,5...10 mm² flexibel ohne KabelanschlussStromkreis: Schraubklemmen 2 Kabel 1...6 mm² flexibel mit KabelanschlussStromkreis: Schraubklemmen 2 Kabel 1...6 mm² starrStromkreis: Schraubklemmen 2 Kabel 1,5...6 mm² flexibel ohne Kabelanschluss  AnzugsdrehmomentSteuerkreis: 0,8...1,2 Nm Schraubendreherplatte 5 mmSteuerstromkreis: 0,8...1,2 Nm Schlitzschraubendreher Philips Nr. 1 5 mmStromkreis: 1,9...2,5 Nm Schraubendreherplatte 6 mmStromkreis: 1.9...2.5 Nm Philips Nr. 2 Schraubendreher 6 mmStromkreis: 1.9...2.5 Nm Pozidriv-Schraubendreher Nr. 2 6 mm IP-SchutzgradIP20 (Frontplatte und verdrahtete Klemmen) nach IEC 60947-1IP20 (andere Seiten) nach IEC 60947-1IP40 (Frontplatte außerhalb des Anschlussbereichs) nach IEC 60947-1  Nicht-dissipative Stoßwelle:1 kV serieller Modus 24...240 V AC gemäß IEC 60947-6-21 kV serieller Modus 48...220 V DC gemäß IEC 60947-6-22 kV Gleichtaktbetrieb 24...240 V AC nach IEC 60947-6-22 kV Gleichtaktbetrieb 48...220 V DC nach IEC 60947-6-2
