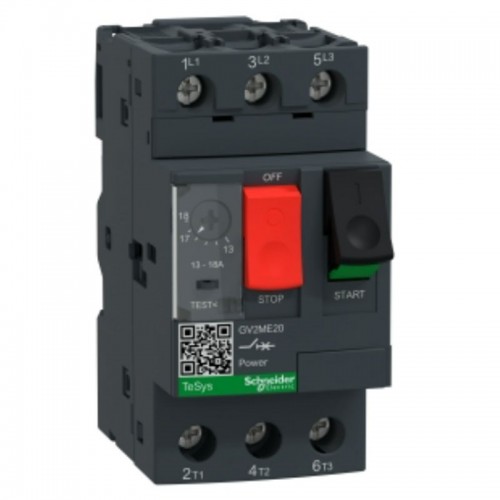

Telemecanique GV2ME 13-18A 2,5 Module Leistungsschalter GV2ME20

GV2ME20 ist ein Schneider Electric TeSys GV Motorschutzschalter. Er bietet thermisch-magnetischen Schutz für 7,5 kW Motoren bei 400 V und ein Ausschaltvermögen Icu 15 kA. Start-Stopp-Steuerung per Knopfdruck, garantiert für 100.000 Zyklen AC-3 415V. GV2ME20 ist ein Schneider Electric TeSys GV-Motorschutzschalter, der für 7,5-kW-Motoranwendungen bei 400 V ausgelegt ist. Er bietet thermisch-magnetischen Schutz mit einem thermischen Regelbereich von 13-18 A, magnetische Auslösung bei 12 xIn und ein Ausschaltvermögen Icu 15 kA bei 400 V. Die Start-Stopp-Steuerung per Knopfdruck ist für 100.000 AC-3 415 V-Zyklen garantiert. Das weltweit verfügbare Gerät ist nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH). Vorteile: Kompletter Motorschutz in einem Gerät: Kurzschluss, Überlast, Abschaltung Kombiniert mit einem TeSys-Schütz bietet es eine komplette Lösung für den Motorstart Typ 1 oder 2 Leicht und kompakt, 45 mm breit, für DIN-Schienen- und Schalttafeleinbau Manuelle Steuerung mit Drucktasten für Start / Stop, abschließbar Hilfskontakte können auf der Vorderseite oder an der Seite für Status- und Auslösesignale montiert werden Motorleistung in kW 7,5 kW bei 400/415 V "AC" "50/60 Hz" 9 kW bei 500 V "AC" "50/60 Hz 1,5 kW bei 690 V "AC" "50/60 Hz Unterbrechungsfähigkeit 100 kA Icu gemäß IEC 60947-2 bei 230/240 V AC 50/60 Hz 100 kA Icu nach IEC 60947-2 bei 400/415 V AC 50/60 Hz 100 kA Icu nach IEC 60947-2 bei 440 V AC 50/60 Hz 100 kA Icu nach IEC 60947-2 bei 500 V AC 50/60 Hz 3 kA Bemessungsstromstärke nach IEC 60947-2 bei 690 V AC 50/60 Hz Bemessungsbetriebsunterbrechungskapazität [Ics] 100 % nach IEC 60947-2 bei 230/240 V AC 50/60 Hz 75 % nach IEC 60947-2 bei 690 V AC 50/60 Hz 75 % nach IEC 60947-2 bei 500 V AC 50/60 Hz 50 % nach IEC 60947-2 bei 400/415 V "AC" 50/60 Hz 50 % gemäß IEC 60947-2 bei 440 V "AC" "50/60 Hz Sonstige technische Merkmale: Bemessungsbetriebsspannung [Ue]: 690 V AC 50/60 Hz gemäß IEC 60947-2 Bemessungsisolationsspannung [Ui]: 690 V AC 50/60 Hz gemäß IEC 60947-2 Bemessungs-Stoßspannung [Uimp]: 6 kV gemäß IEC 60947-2 Phasenausfallempfindlichkeit: Ja nach IEC 60947-4-1 Abschaltvermögen: Ja nach IEC 60947-1 § 7-1-6 Verlustleistung pro Pol: 2,5 W Mechanische Lebensdauer: 100000 Zyklen Elektrische Lebensdauer: 100000 Zyklen für AC-3 bei 415 V In Bemessungsbetrieb: Dauerbetrieb gemäß IEC 60947-4-1 Anzugsdrehmoment: 1,7 Nm - auf Schraubklemme Breite 45 mm Höhe 89 mm Tiefe 78,5 mm Gewicht 0,26 kg Farbe: dunkelgrau Schutzart IK: IK04 Schutzart IP: IP20 nach IEC 60529 Klimadichtung: Entspricht IACS E10 Lagertemperatur: -40/+80 °C Feuerbeständigkeit: 960 °C gemäß IEC 60695-2-11 Umgebungstemperatur: -20/+60 °C Mechanische Robustheit: Schock: 30 Gn für 11 ms - Vibration: 5 gn, 5...150 Hz Betriebshöhe: Acti9 iCV40 ARC
