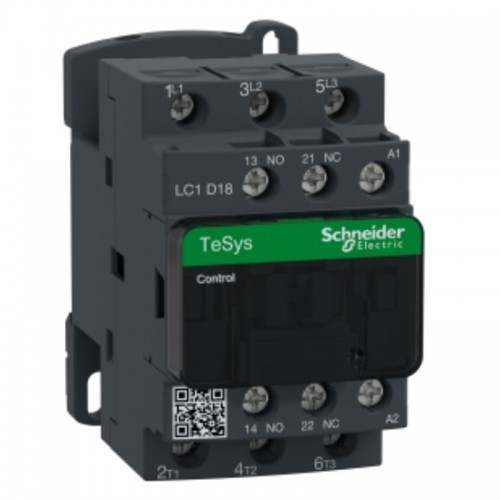

Telemecanique Schütz TeSys D 18A 3P 220VAC LC1D18M7

Weitere Merkmale: Mittlere Impedanz: 2,5 mOhm "50 Hz" - Ith 32A pro Stromkreis Betriebszeit: 12...22 ms Schließen, 4...19 ms Öffnen Mechanische Lebensdauer: 15 Mccycles Maximale Arbeitsgeschwindigkeit: 3600 Zyklen/h bei <60 °C Spulentechnik: ohne integriertes Entstörmodul Wärmeabgabe: 2...3 W bei "50/60 Hz". Hilfskontaktart: mechanischer Anschluss Typ 1 NO + 1 NC nach IEC 60947-5-1, Spiegelkontakt Typ 1 NC nach IEC 60947-4-1 Frequenzbereich Signalisierung: 25...400 Hz Mindestschaltstrom: 5 mA pro Meldekreis Mindestschaltspannung: 17 V pro Meldekreis Überschneidungsfreie Zeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und Schließer Isolationswiderstand: > 10 MOhm für Signalkreis IP-Schutzart: IP20 Frontseite entspricht IEC 60529 Klimadichtung: Entspricht IACS E10, entspricht IEC 60947-1 Anhang Q Kategorie D Schutzgrad: TH gemäß IEC 60068-2-30 Verschmutzungsgrad: 3 Betriebsumgebungstemperatur: -40/+60 °C, 60/+70 °C mit Leistungsreduzierung Lagertemperatur: -60/+80 °C Betriebshöhe: 0...3000 m Feuerbeständigkeit: 850 °C gemäß IEC 60695-2-1 Nennbetriebsstrom [Ie]: 18 A 60 °C) "AC" AC-3 für Stromkreis bei <= 440V 32 A 60 °C) "AC" AC-1 für <= 440V Stromkreis 18 A 60 °C) AC-3e "AC" für Stromkreis bei <= 440V Motorleistung [kW]: 4 kW bei 220...230 V "AC" "50/60 Hz" (AC-3) 7,5 kW @ 380...400V "AC" "50/60 Hz" (AC-3) 9 kW bei 415 bis 440 V AC 50/60 Hz (AC-3) 10 kW bei 500 V "AC" "50/60 Hz" (AC-3) 10 kW bei 660 bis 690 V AC 50/60 Hz (AC-3) 4 kW bei 400 V 'AC' '50/60 Hz' (AC-4) 4 kW bei 220 bis 230 V AC '50/60 Hz' (AC-3e) 7,5 kW bei 380 bis 400 V AC '50/60 Hz' (AC-3e) 9 kW @ 415 bis 440 V 'AC' '50/60 Hz' (AC-3e) 10 kW bei 500 V "AC" "50/60 Hz" (AC-3e) 10 kW bei 660...690 V "AC" "50/60 Hz" (AC-3e) HP Motorleistung (UL / CSA): 1 PS bei 115 V für 1 Motor Phase "AC" "50/60 Hz" Motoren 3 PS bei 230/240 V für 1-Phasen-"AC"-Motoren "50/60 Hz". 5 PS bei 200/208 V für 3-phasige "50/60 Hz"-Drehstrommotoren 5 PS bei 230/240 V für 3-phasige "50/60 Hz"-Drehstrommotoren 10 PS bei 460/480 V für 3-phasige "50/60 Hz"-Drehstrommotoren 15 PS bei 575/600 V für 3-phasige "50/60 Hz"-Drehstrommotoren Nennschließkraft Irms: 140 A "AC" für IEC 60947-5-1-konforme Signalisierungsschaltung 250 A DC für Signalisierungsschaltung nach IEC 60947-5-1 300 A bei 440 V für IEC 60947-konforme Stromkreise Bemessungs-Kurzzeitstromfestigkeit [Icw]: 145 A bei <40 °C - 10 s für Stromkreis 240 A bei <40 °C - 1 s für Stromkreislauf 40 A bei <40 °C - 10 min für Stromkreislauf 84 A bei <40 °C - 1 min für Stromkreis 100 A - 1 s pro Meldekreis 120 A - 500 ms pro Meldekreis 140 A - 100 ms pro Meldekreis Zugehöriger Sicherungswert 10 A gG für Signalisierungsschaltung nach IEC 60947-5-1 50 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis 35 A gG bei <= 690 V Typ-2-Koordination für Leistungskreis Bemessungsisolationsspannung [Ui] 690 V gemäß IEC 60947-4-1 Stromkreis: 600 V CSA-zertifiziert Stromkreis: 600 V UL-zertifiziert Stromkreis: 690 V gemäß IEC 60947-1 Signalisierungsschaltung: 600 V CSA-zertifiziert Signalkreis: 600 V UL-zertifizierter Signalisierungskreis: Elektrische Lebensdauer: 1,65 Mcicli 18 A AC-3 bei Ue <= 440V 1 Mcicli 32 A AC-1 bei Ue <= 440 V 1,65 Mcicli 18 A AC-3e bei Ue <= 440V Verlustleistung pro Pol 2,5 W AC-1 0,8 W AC-3 0,8 W AC-3e Anschlüsse - Klemmen Steuerkreis: Schraubklemmen 1 Kabel 1...4 mm² flexibel ohne Kabelanschluss Steuerkreis: Schraubklemmen 2 Kabel 1...4 mm²flexibel ohne Kabelanschluss Steuerkreis: Schraubklemmen 1 Kabel 1...4 mm² flexibel mit Kabelanschluss Steuerkreis: Schraubklemmen 2 Adern 1...2,5 mm² flexibel mit Kabelanschluss Steuerkreis: Schraubklemmen 1 Kabel 1...4 mm² massiv ohne Kabelanschluss Steuerkreis: Schraubklemmen 2 Kabel 1...4 mm² massiv ohne Kabelanschluss Stromkreis: Schraubklemmen 1 Kabel 1,5...6 mm² flexibel ohne Kabelanschluss Stromkreis: Schraubklemmen 2 Adern 1,5...6 mm²flexibel ohne Kabelanschluss Stromkreis: Schraubklemmen 1 Kabel 1...6 mm² flexibel mit Kabelanschluss Stromkreis: Schraubklemmen 2 Adern 1...4 mm² flexibel mit Kabelanschluss Stromkreis: Schraubklemmen 1 Kabel 1,5...6 mm² massiv ohne Kabelanschluss Stromkreis: Schraubklemmen 2 Adern 1,5...6 mm² eindrähtig ohne Kabelanschluss Anzugsdrehmoment: Stromkreis: 1,7 Nm - auf Schraubklemmen - mit Schlitzschraubendreher Ø 6 mm Stromkreis: 1,7 Nm - auf Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Steuerkreis: 1,7 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mm Steuerkreis: 1,7 Nm - auf Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Steuerkreis: 1,7 Nm - auf Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Stromkreis: 2,5 Nm - auf Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Niveau der Sicherheitszuverlässigkeit B10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1 B10d = 20000000 Zyklen Schütz mit mechanischer Belastung nach EN/ISO 13849-1 Grenzwerte der Steuerspannung 0.3...0.6 Uc -40...70 °C "AC" stromlos 50/60 Hz 0.8...1.1 Uc -40...60 °C Betrieb "AC" 50 Hz 0.85...1.1 Uc -40...60 °C Betrieb "AC" 60 Hz 1...1.1 Uc 60...70 °C Betrieb "AC" 50/60 Hz Einschaltleistung in VA 70 VA 60 Hz 0,75 20 °C) 70 VA "50 Hz" 0,75 20 °C) Leistungsaufnahme im Betrieb VA 7,5 VA 60 Hz 0,3 20 °C) 7 VA "50 Hz" 0,3 20 °C) Mechanische Robustheit: Schwingung offenes Schütz: 2 Gn, 5...300 Hz Vibration bei geschlossenem Schütz: 4 Gn, 5...300 Hz Schützöffnungsstoß: 10 Gn für 11 ms Schocks bei geschlossenem Schütz: 15 Gn für 11 ms Abmessungen und Gewicht Höhe 77 mm Breite 45 mm Tiefe 86 mm Gewicht 0,33 kg
