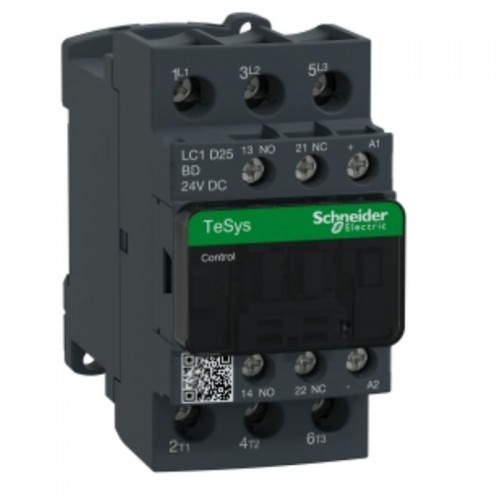

Telemecanique Schütz TeSys D 25A 3P 24VDC LC1D25BD

LC1D25BD ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis 11 kW bei 400 V. Es verfügt über eine 24-V-DC-Spule und integrierte 1NO+1NC-Hilfskontakte; dank seines zertifizierten NC-Spiegelkontakts kann es in allen Steuerungssystemen und Sicherheitsanwendungen eingesetzt werden. Er ist kompakt, auf einer DIN-Schiene montiert und garantiert hohe Zuverlässigkeit und Langlebigkeit. Er ist weltweit verfügbar, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen der Green Premium (RoHS/REACH). Vorteile: Kompaktes Produkt, 45 mm breit, für DIN-Schiene und Schalttafelmontage Trennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu den Spulen- und Hilfskontaktanschlüssen von vorne Ausgestattet mit einer 24-V-DC-Spule zur einfachen Integration in alle Steuersysteme Ausgestattet mit 2 integrierten 1NO+1NC Hilfskontakten Hohe elektrische Belastbarkeit, garantiert für 2 Millionen Zyklen bei 25 A AC-3 440 V Umweltverträgliche Produktleistung Nennbetriebsstrom [Ie] 25 A 60 °C) AC AC-3 für Stromkreis bei <= 440 V 40 A 60 °C) AC AC-1 für den Stromkreis bei <= 440 V 25 A 60 °C) AC AC-3e für Leistungsstromkreis bei <= 440 V Motorleistung [kW]: 5,5 kW bei 220...230 V AC 50/60 Hz (AC-3) 11 kW bei 380...400 V AC 50/60 Hz (AC-3) 11 kW bei 415...440 V AC 50/60 Hz (AC-3) 15 kW bei 500 V AC 50/60 Hz (AC-3) 15 kW bei 660...690 V AC 50/60 Hz (AC-3) 5,5 kW bei 400 V AC 50/60 Hz (AC-4) 5,5 kW bei 220...230 V AC 50/60 Hz (AC-3e) 11 kW bei 380...400 V AC 50/60 Hz (AC-3e) 11 kW bei 415...440 V AC 50/60 Hz (AC-3e) 15 kW bei 500 V AC 50/60 Hz (AC-3e) 15 kW bei 660...690 V AC 50/60 Hz (AC-3e) PS Motorleistung (UL / CSA) 3 PS bei 230/240 V für 1-phasige AC 50/60 Hz Motoren 2 PS bei 115 V für 1-Phasen-AC 50/60 Hz-Motoren 7,5 PS bei 230/240 V für 3-Phasen-AC 50/60 Hz-Motoren 15 PS bei 460/480 V für 3-Phasen-Wechselstrommotoren 50/60 Hz 20 PS bei 575/600 V für 3-Phasen-Wechselstrommotoren 50/60 Hz 7,5 PS bei 200/208 V für 3-Phasen-Wechselstrommotoren 50/60 Hz Nennschaltvermögen Irms: 140 A AC für IEC 60947-5-1-konforme Meldeschaltung 250 A DC pro Meldestromkreis nach IEC 60947-5-1 450 A bei 440 V für IEC 60947-konformen Stromkreis Bemessungs-Kurzzeitstromfestigkeit [Icw] 240 A bei <40 °C - 10 s für den Leistungskreis 380 A bei <40 °C - 1 s für Leistungsstromkreis 50 A bei <40 °C - 10 min für Leistungsstromkreis 120 A bei <40 °C - 1 min für Leistungsstromkreis 100 A - 1 s pro Meldekreis 120 A - 500 ms pro Meldestromkreis 140 A - 100 ms pro Meldestromkreis Zugehörige Sicherungsstärke 10 A gG je Meldestromkreis nach IEC 60947-5-1 63 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis 40 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis Anschlüsse - Klemmen Steuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne Kabelende Steuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne Kabelende Steuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit Kabelende Steuerkreis-Schraubklemmen: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit Kabelende Steuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: massiv ohne Kabelende Steuerkreis Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: eindrähtig ohne Kabelende Schraubklemmen Leistungsstromkreis: 1 2,5...10 mm² - Kabelsteifigkeit: flexibel ohne Kabelende Schraubklemmen Leistungsstromkreis: 2 2,5...10 mm² - Kabelsteifigkeit: flexibel ohne Kabelende Schraubklemmen Stromkreis: 1 1...10 mm² - Kabelsteifigkeit: flexibel mit Kabelende Schraubklemmen Stromkreis: 2 1,5...6 mm² - Kabelsteifigkeit: flexibel mit Kabelende Schraubklemmen Leistungsstromkreis: 1 1,5...10 mm² - Kabelsteifigkeit: massiv ohne Kabelende Schraubklemmen Leistungsstromkreis: 2 2,5...10 mm² - Kabelsteifigkeit: massiv ohne Kabelende Anzugsdrehmoment Steuerkreis: 1,7 Nm - auf Schraubklemmen - mit Schlitzschraubendreher Ø 6 mm Steuerstromkreis: 1,7 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Leistungskreis: 2,5 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mm Stromkreis: 2,5 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Steuerkreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Leistungskreis: 2,5 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Mechanische Robustheit: Schaltschütz schwingend geöffnet (2 Gn, 5...300 Hz) Schaltschütz schwingend geschlossen (4 Gn, 5...300 Hz) Schützstöße geschlossen (15 Gn für 11 ms) Schützstöße offen (8 Gn für 11 ms)Zuverlässigkeitsstufe Sicherheit: B10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1 B10d = 20000000 Schaltspiele Schütz mit mechanischer Belastung nach EN/ISO 13849-1 Grenzwerte der Steuerspannung 0,1...0,25 Uc -40...70 °C DC stromlos 0,7...1,25 Uc -40...60 °C Gleichstrombetrieb 1...1,25 Uc 60...70 °C DC in Betrieb Weitere technische Merkmale: Bemessungs-Stoßspannung [Uimp]: 6 kV nach IEC 60947 Mechanische Belastbarkeit: 30 McZyklen Maximale Betriebsgeschwindigkeit: 3600 Zyklen/h bei <60 °C Zusammensetzung der Hilfskontakte: 1 NO + 1 NC Hilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC nach IEC 60947-5-1, Spiegelkontakttyp 1 NC nach IEC 60947-4-1 Frequenz des Signalisierungskreises: 25...400 Hz Mindestschaltspannung: 17 V pro Meldestromkreis Schutzart IP: IP20 Frontseite nach IEC 60529 Schutzart: TH nach IEC 60068-2-30 Mindestschaltstrom: 5 mA pro Meldekreis Isolationswiderstand: > 10 MOhm je Meldestromkreis Nichtüberschneidungszeit: 1,5 ms beim Ausschalten zwischen Öffner und Schließer, 1,5 ms beim Einschalten zwischen Öffner und Schließer Zulässige Temperatur in Gerätenähe: -40/+60 °C, -60/+70 °C mit Derating Betriebshöhe: 0...3000 m Feuerbeständigkeit: 850 °C nach IEC 60695-2-1 Feuerbeständigkeit: V1 nach UL 94 Abmessungen: Höhe 85 mm - Breite 45 mm - Tiefe 101 mm Gewicht: 0,530 kg
