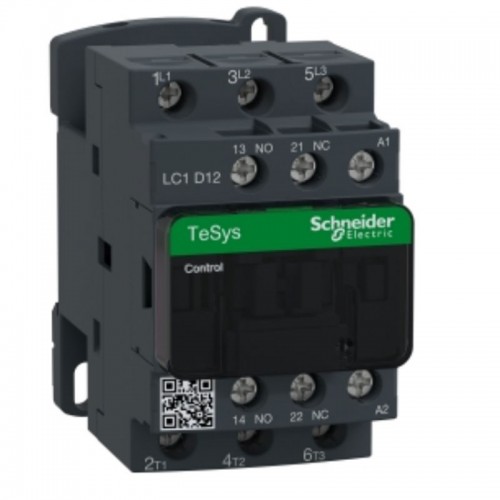

Telemecanique Schütz TeSys D 3P 12A 110VAC LC1D12F7

LC1D12F7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 5,5 kW bei 400 V. Es verfügt über eine 110V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Er ist kompakt, wird auf einer DIN-Schiene montiert und garantiert hohe Zuverlässigkeit und Langlebigkeit. Er ist weltweit verfügbar, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen der Green Premium (RoHS/REACH).  Vorteile: Kompaktes Produkt, 45 mm breit, für DIN-Schiene und SchalttafelmontageTrennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu den Spulen- und Hilfskontaktanschlüssen von vorneAusgestattet mit einer 110-V-AC-Spule, verfügbar bei 50 Hz oder 60 HzAusgestattet mit 2 integrierten 1NO+1NC HilfskontaktenHohe elektrische Lebensdauer, garantiert für 2 Millionen Zyklen bei 12 A AC-3 440 VUmweltverträgliche Produktleistung Mechanische Robustheit: Offenes Schütz Schwingung (2 Gn, 5...300 Hz)Vibration bei geschlossenem Schütz (4 Gn, 5...300 Hz)Offene Schützstöße (10 Gn für 11 ms)Schocks bei geschlossenem Schütz (15 Gn für 11 ms) Anschlüsse / KlemmenSchraubklemmen Leistungsstromkreis: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSchraubklemmen Leistungsstromkreis: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSchraubklemmen Stromkreis: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit KabelendeSchraubklemmen Leistungsstromkreis: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit KabelendeSchraubklemmen Stromkreis: 1 1...4 mm² - Kabelsteifigkeit: massiv ohne KabelendeSchraubklemmen Leistungsstromkreis: 2 1...4 mm² - Kabelsteifigkeit: massiv ohne KabelendeSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis-Schraubklemmen: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: massiv ohne KabelendeSteuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: massiv ohne Kabelende Anzugsdrehmoment:Leistungskreis: 1,7 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mmLeistungskreis: 1,7 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Steuerkreis: 1,7 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mmSteuerkreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Steuerkreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Stromkreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Spannungsgrenzen des Steuerkreises0.3...0.6 Uc -40...70 °C stromlos AC 50/60 Hz0,8...1,1 Uc -40...60 °C AC 50 Hz Betrieb0,85...1,1 Uc -40...60 °C Betrieb AC 60 Hz1...1.1 Uc 60...70 °C Betrieb AC 50/60 Hz Elektrische Lebensdauer:2 Mccycles 12 A AC-3 bei Ue <= 440 V0,8 Schaltspiele 25 A AC-1 bei Ue <= 440 V2 Mccycles 12 A AC-3e bei Ue <= 440 V Motorleistung [kW]:3 kW bei 220...230 V AC 50/60 Hz (AC-3)5,5 kW bei 380...400 V AC 50/60 Hz (AC-3)5,5 kW bei 415...440 V AC 50/60 Hz (AC-3)7,5 kW bei 500 V AC 50/60 Hz (AC-3)7,5 kW bei 660...690 V AC 50/60 Hz (AC-3)3,7 kW bei 400 V AC 50/60 Hz (AC-4)3 kW bei 220...230 V AC 50/60 Hz (AC-3e)5,5 kW bei 380...400 V AC 50/60 Hz (AC-3e)5,5 kW bei 415...440 V AC 50/60 Hz (AC-3e)7,5 kW bei 500 V AC 50/60 Hz (AC-3e)7,5 kW bei 660...690 V AC 50/60 Hz (AC-3e) Motorleistung in hp0,5 PS bei 115 V für 1-phasige AC 50/60 Hz Motoren2 PS bei 230/240 V für 1-Phasen-Wechselstrommotoren 50/60 Hz3 PS bei 200/208 V für 3-Phasen-Wechselstrommotoren 50/60 Hz3 PS bei 230/240 V für 3-Phasen-Wechselstrommotoren 50/60 Hz7,5 PS bei 460/480 V für 3-Phasen-Wechselstrommotoren 50/60 Hz10 PS bei 575/600 V für 3-Phasen-Drehstrommotoren 50/60 Hz Nenn-Kurzzeitstromfestigkeit [Icw]:105 A bei <40 °C - 10 s für Leistungsstromkreis210 A bei <40 °C - 1 s für den Leistungskreis30 A bei <40 °C - 10 min für Leistungsstromkreis61 A bei <40 °C - 1 min für den Stromkreis100 A - 1 s pro Meldekreis120 A - 500 ms pro Meldestromkreis140 A - 100 ms pro Meldestromkreis Zugehörige Sicherungsstärke10 A gG für Meldekreis nach IEC 60947-5-140 A gG bei <= 690 V Koordination Typ 1 für Leistungsstromkreis25 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis Bemessungsisolationsspannung [Ui]690 V nach IEC 60947-4-1 Stromkreis600 V CSA-zertifiziert Leistungsstromkreis600 V UL-zertifiziert Leistungsstromkreis690 V nach IEC 60947-1 Signalisierungsstromkreis600 V CSA-zertifizierter Signalstromkreis600 V UL-zertifizierter Signalstromkreis Andere technische Merkmale:Bemessungs-Stoßspannung [Uimp]: 6 kV gemäß IEC 60947Mechanische Belastbarkeit: 15 McZyklenMaximale Betriebsgeschwindigkeit: 3600 Zyklen/h bei <60 °CZusammensetzung der Hilfskontakte: 1 NO + 1 NCHilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC gemäß IEC 60947-5-1SpiegelkontaktTyp 1 NC gemäß IEC 60947-4-1Frequenz des Signalisierungskreises: 25...400 HzMindestschaltspannung: 17 V pro MeldestromkreisSchutzart IP: IP20 Frontseite nach IEC 60529Schutzart: TH nach IEC 60068-2-30Mindestschaltstrom: 5 mA pro MeldekreisIsolationswiderstand: > 10 MOhm je MeldestromkreisÜberschneidungsfreie Zeit: 1,5 ms beim Ausschalten zwischen Öffner und Schließer, 1,5 ms beim Einschalten zwischen Öffner und SchließerZulässige Temperatur in Gerätenähe: -40/+60 °C, -60/+70 °C mit DeratingBetriebshöhe: 0...3000 mFeuerbeständigkeit: 850 °C nach IEC 60695-2-1Feuerbeständigkeit: V1 nach UL 94Abmessungen: Höhe 77 mm - Breite 45 mm - Tiefe 86 mmGewicht: 0,325 kg
