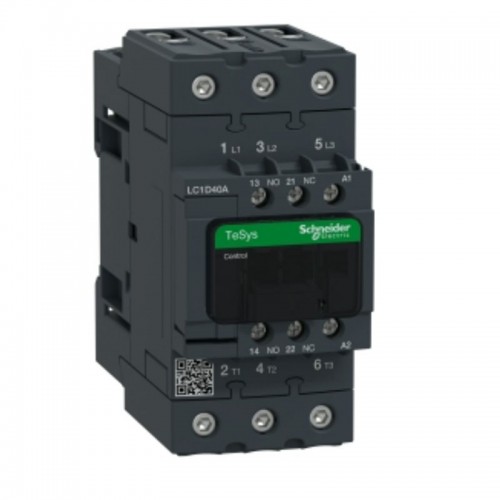

Telemecanique Schütz TeSys D 40A 3P 220VAC LC1D40AM7

LC1D40AM7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 18,5 kW bei 400 V. Es verfügt über eine 220V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Er ist kompakt, wird auf einer DIN-Schiene montiert und garantiert hohe Zuverlässigkeit und Langlebigkeit. Er ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH). Vorteile:Kompaktes Produkt, 55 mm breit, für DIN-Schiene und SchalttafelmontageTrennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu den Spulen- und Hilfskontaktanschlüssen von vorneAusgestattet mit einer 220 V AC-Spule, die mit 50 Hz oder 60 Hz betrieben werden kannAusgestattet mit 2 integrierten Hilfskontakten 1NO+1NCHohe elektrische Lebensdauer, garantiert für 1,6 Millionen Zyklen bei 40 A AC-3 440 VUmweltverträgliche Produktleistung Nennbetriebsspannung<= 690 V "AC" 25...400 Hz Leistungskreis<= 300 V DC Leistungsstromkreis Bemessungsbetriebsstrom60 A 60 °C) AC AC-1 für Leistungskreis bei <= 440 V40 A 60 °C) AC AC-3 für Leistungsstromkreis bei <= 440 V40 A 60 °C) AC AC-3e für Leistungsstromkreis bei <= 440 V Motorleistung KW:18,5 kW bei 380...400 V AC 50/60 Hz (AC-3)11 kW bei 220...230 V AC 50/60 Hz (AC-3)22 kW bei 415...440 V AC 50/60 Hz (AC-3)22 kW bei 500 V AC 50/60 Hz (AC-3)30 kW bei 660...690 V AC 50/60 Hz (AC-3)9 kW bei 400 V AC 50/60 Hz (AC-4)18,5 kW bei 380...400 V AC 50/60 Hz (AC-3e)11 kW bei 220...230 V AC 50/60 Hz (AC-3e)22 kW bei 415...440 V AC 50/60 Hz (AC-3e)22 kW bei 500 V AC 50/60 Hz (AC-3e)30 kW bei 660...690 V AC 50/60 Hz (AC-3e) Motorleistung in hp:5 PS bei 230/240 V für 1-phasige AC 50/60 Hz Motoren10 PS bei 230/240 V für 3-phasige AC 50/60 Hz-Motoren30 PS bei 575/600 V für 3-Phasen-Wechselstrommotoren 50/60 Hz10 PS bei 200/208 V für 3-Phasen-Motoren AC 50/60 Hz3 PS bei 115 V für 1-Phasen-Wechselstrommotoren 50/60 Hz30 PS bei 460/480 V für 3-Phasen-AC-Motoren 50/60 Hz Konventioneller thermischer Strom in freier Luft:10A bei <60 °C pro Signalkreis50A bei <60 °C für den Leistungskreis Nennschließleistung Irms:140 A AC für Signalkreis nach IEC 60947-5-1250 A DC für Meldestromkreis nach IEC 60947-5-1800 A bei 440 V für Leistungsstromkreis gemäß IEC 60947 Bemessungs-Kurzzeitstromfestigkeit ICW:320 A bei <40 °C - 10 s für den Leistungsstromkreis720 A bei <40 °C - 1 s für Leistungsstromkreis72 A bei <40 °C - 10 min pro Leistungsstromkreis165 A bei <40 °C - 1 min pro Stromkreis100 A - 1 s pro Meldekreis120 A - 500 ms pro Meldestromkreis140 A - 100 ms pro Meldestromkreis Zugehörige Sicherungslehre10 A gG für Meldestromkreis nach IEC 60947-5-180 A gG bei <= 690 V Koordination Typ 1 für Leistungsstromkreis80 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis Bemessungsisolationsspannung600 V CSA-zertifiziert Stromkreis600 V UL-zertifiziert Leistungsstromkreis690 V gemäß IEC 60947-1 Signalisierungsstromkreis600 V CSA-zertifizierter Signalisierungsstromkreis600 V UL-zertifizierter Signalstromkreis690 V nach IEC 60947-4-1 Stromkreis Anschlüsse - KlemmenSteuerkreis Schraubklemmen: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: fest ohne KabelendeSteuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: massiv ohne KabelendeEverLink-Verbinder für BTR-Schrauben Stromkreis: 1 1...35 mm² - Kabelsteifigkeit: flexibel ohne KabelendeEverLink-Steckverbinder für BTR-Schrauben Stromkreis: 2 1...25 mm² - Kabelsteifigkeit: flexibel ohne KabelendeEverLink-Steckverbinder für BTR-Schrauben Stromkreis: 1 1...35 mm² - Kabelsteifigkeit: flexibel mit KabelendeEverLink-Steckverbinder für BTR-Schrauben Stromkreis: 2 1...25 mm² - Kabelsteifigkeit: flexibel mit KabelendeEverLink-Steckverbinder für BTR-Schrauben Stromkreis: 1 1...35 mm² - Kabelsteifigkeit: massiv ohne KabelendeEverLink-Verbinder für BTR-Schrauben Stromkreis: 2 1...25 mm² - Kabelsteifigkeit: massiv mit Kabelende massiv ohne Kabelende Anzugsdrehmoment:Steuerkreis: 1,7 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mmSteuerkreis: 1,7 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Leistungskreis: 8 Nm - an EverLink-Verbindern für BTR-Schrauben - Kabel 25...35 mm² Sechskant 4 mmLeistungskreis: 5 Nm - an EverLink-Verbindern für BTR-Schrauben - Kabel 1...25 mm² Sechskant 4 mmSteuerkreis: 1,7 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Leistungskreis: 2,5 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Mechanische Robustheit:Schaltschütz schwingend geöffnet (2 Gn, 5...300 Hz)Schützerschütterung geschlossen (4 Gn, 5...300 Hz)Schützerschütterungen geschlossen (15 Gn für 11 ms)Schützstöße offen (10 Gn für 11 ms) Eigenschaften:Mechanische Lebensdauer: 6 McZyklenArt des Steuerkreises: AC bei 50/60 HzZusammensetzung der Hilfskontakte: 1 NO + 1 NCHilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC nach IEC 60947-5-1, Spiegelkontakttyp 1 NC nach IEC 60947-4-1Frequenz des Signalisierungskreises: 25...400 HzMindestschaltspannung: 17 V pro MeldestromkreisMindestschaltstrom: 5 mA je MeldestromkreisIsolationswiderstand: > 10 MOhm je MeldestromkreisIP-Schutzart: IP20 Frontseite gemäß IEC 60529Kontaktverträglichkeit M2Schutzbereich ConBemessungsschaltvermögen: 800 A bei 440 V pro Stromkreis gemäß IEC 60947Mittlere Impedanz: 1,5 mOhm 50 Hz - Ith 60 A pro LeistungsstromkreisVerlustleistung pro Pol: 2,4 W AC-3 - 5,4 W AC-1 - 2,4 W AC-3eVerschmutzungsgrad: 3Bemessungs-Stoßspannung [Uimp]: 6 kV nach IEC 60947Spulentechnologie: ohne integriertes SchutzbeschaltungsmodulSicherheitsniveau: B10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last nach EN/ISO 13849-1Maximale Spieldauer: 3600 Zyklen/h bei <60 °CAnlaufleistung in VA: 140 VA 60 Hz 0,75 20 °C) - 160 VA 50 Hz 0,75 20 °C)Halteleistungsaufnahme in VA: 13 VA 60 Hz 0,3 20 °C) - 15 VA 50 Hz 0,3 20 °C)Wärmeabgabe: 4...5 W bei 50/60 HzBetriebszeit: 4...19 ms Öffnen - 12...26 ms SchließenNichtüberschneidungszeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und SchließerMontage: Schiene - PlatteZulässige Temperatur in der Nähe des Geräts: -40/+60 °C, -60/+70 °C mit DeratingBetriebshöhe: 0...3000 mFeuerbeständigkeit: 850 °C nach IEC 60695-2-1Feuerbeständigkeit: V1 nach UL 94Schutzart IP: IP20 Frontseite entspricht IEC 60529Schutzbehandlung: TH in Übereinstimmung mit IEC 60068-2-30Klimaversiegelung: Konform mit IACS E10 bei feuchter Hitze, konform mit IEC 60947-1 Anhang Q Kategorie D bei feuchter HitzeAbmessungen: Höhe 122 mm - Breite 55 mm - Tiefe 120 mmGewicht: 850 g
