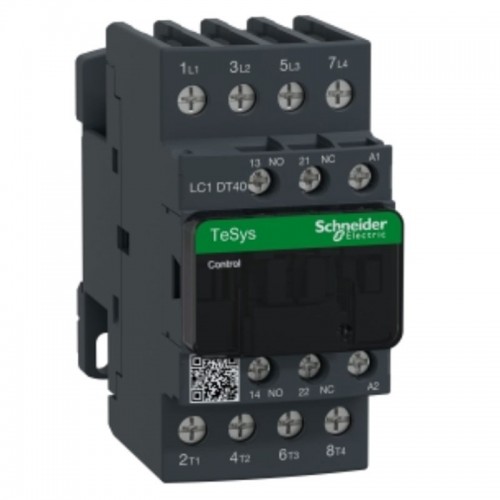

Telemecanique Schütz TeSys D 4P 40A AC1 220VAC LC1DT40M7

Sonstige technische Merkmale: Nennausschaltvermögen: 450A bei 440 V pro Stromkreis gemäß IEC 60947 Mittlere Impedanz: 2 mOhm "50 Hz" - Ith 40 A pro Stromkreis Elektrische Belastbarkeit: 1,4 Mcicli 40 A AC-1 bei Ue <= 440V Verlustleistung pro Pol: 3,2 W AC-1 Betriebszeit: 4...19 ms Öffnen, 12...22 ms Schließen Safety Reliability Level: B10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last nach EN/ISO 13849-1 Mechanische Lebensdauer: 15 McZyklen Maximale Arbeitsgeschwindigkeit: 3600 Zyklen/h bei <60 °C Spulentechnologie: Ohne integriertes Entstörmodul Anlaufleistung in VA: 70 VA 60 Hz 0,75 20 °C), 70 VA "50 Hz" 0,75 20 °C) VA Halteleistungsaufnahme: 7,5 VA 60 Hz 0,3 20 °C), 7 VA '50 Hz' 0,3 20 °C) Wärmeabgabe: 2...3 W bei "50/60 Hz". Hilfskontaktart: Mechanischer Anschluss Typ 1 NO + 1 NC nach IEC 60947-5-1, Spiegelkontakt Typ 1 NC nach IEC 60947-4-1 Frequenz des Signalkreises: 25...400 Hz Mindestschaltstrom: 5 mA pro Meldekreis Mindestschaltspannung: 17 V pro Meldekreis Überlappungsfreie Zeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und Schließer Isolationswiderstand: > 10 MOhm pro Signalkreis IP-Schutzart: IP20 Frontseite entspricht IEC 60529 Klimadichtung: Entspricht IACS E10, entspricht IEC 60947-1 Anhang Q Kategorie D Schutzgrad: TH gemäß IEC 60068-2-30 Verschmutzungsgrad: 3 Betriebsumgebungstemperatur: -40/+60 °C - 60/+70 °C mit Leistungsreduzierung Lagertemperatur: -60/+80 °C Betriebshöhe: 0...3000 m Feuerbeständigkeit: 850 °C gemäß IEC 60695-2-1 Höhe 91 mm Breite 45 mm Tiefe 99 mm Gewicht: 0,425 kg Mechanische Robustheit Erschütterungen Schütz offen: 2 Gn, 5...300 Hz Vibration bei geschlossenem Schütz: 4 Gn, 5...300 Hz Schocks bei geschlossenem Schütz: 15 Gn für 11 ms Schocks bei geöffnetem Schütz: 8 Gn für 11 ms Grenzwerte der Steuerspannung 0,3...0,6 Uc -40...70 °C 'AC' stromlos 50/60 Hz 0.8...1.1 Uc -40...60 °C 'AC' 50 Hz Betrieb 0.85...1.1 Uc -40...60 °C Betrieb "AC" 60 Hz 1...1.1 Uc 60...70 °C Betrieb "AC" 50/60 Hz Anschlüsse - Klemmen Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm²flexibel mit Kabelanschluss Steuerstromkreis: Schraubklemmen 1 Leiter 1...4 mm²flexibel ohne Kabelanschluss Steuerkreis: Schraubklemmen 2 Kabel 1...4 mm²flexibel ohne Kabelanschluss Steuerstromkreis: Schraubklemmen 1 Leiter 1...4 mm²flexibel mit Kabelanschluss Steuerkreis: Schraubklemmen 1 Leiter 1...4 mm² eindrähtig ohne Kabelanschluss Steuerkreis: Schraubklemmen 2 Kabel 1...4 mm² massiv ohne Kabelanschluss Stromkreis: Steckverbinder 1 Kabel 2,5...10 mm²flexibel ohne Kabelanschluss Stromkreis: Stecker 2 Kabel 2,5...10 mm²flexibel ohne Kabelanschluss Stromkreis: Stecker 1 Kabel 2,5...10 mm²flexibel mit Kabelanschluss Stromkreis: Stecker 2 Kabel 2,5...10 mm²flexibel mit Kabelanschluss Stromkreis: Stecker 1 Kabel 2,5...16 mm² massiv ohne Kabelabschluss Stromkreis: 2-adriger Steckverbinder 2,5...16 mm² massiv ohne Kabelanschluss Anzugsdrehmoment: Steuerkreis: 1,7 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Schlitzschraubendreher Ø 6 mm Steuerkreis: 1,7 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2 Stromkreis: 1,7 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Schlitzschraubendreher Ø 6 mm Stromkreis: 1,7 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2 Steuerkreis: 1,7 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2 Stromkreis: 2,5 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2 Auf EverLink-Verbindungen für BTR-Schrauben Bemessungsisolationsspannung [Ui]: 600 V CSA-zertifiziert Stromkreis: 600 V UL-zertifiziert Stromkreis: 690 V nach IEC 60947-1 Signalisierungsschaltung 600 V CSA-zertifizierter Signalkreis 600 V UL-zertifiziert Signalkreis: 690 V nach IEC 60947-4-1 Stromkreis Bemessungs-Kurzzeitstromfestigkeit [Icw]: 50 A bei <40 °C - 10 min für Stromkreis 120 A bei <40 °C - 1 min für Stromkreislauf 240 A bei <40 °C - 10 s für Stromkreislauf 380 A bei <40 °C - 1 s für den Stromkreis 100 A - 1 s pro Meldekreis 120 A - 500 ms pro Meldekreis 140 A - 100 ms pro Meldekreis Zugehörige Sicherungslehre 10 A gG pro Meldestromkreis nach IEC 60947-5-1 63 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis 40 A gG bei <= 690 V Koordination Typ 2 für Leistungskreis Nennschließkraft Irms: 140A "AC" für Meldestromkreis nach IEC 60947-5-1 250A DC für Signalisierungsschaltung nach IEC 60947-5-1 450 A bei 440 V für IEC 60947-konforme Stromkreise
