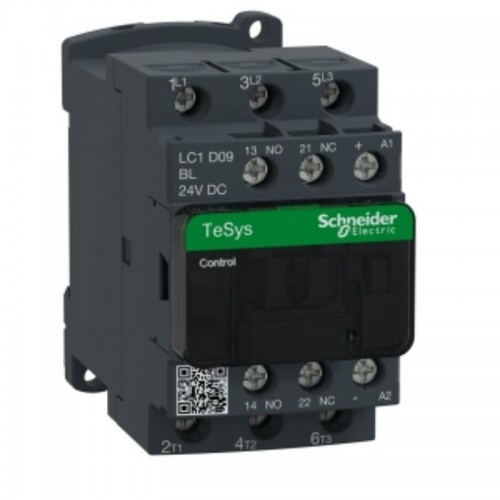

Telemecanique Schütz TeSys D 9A 3P 24VDC LC1D09BL

TeSys Schütz D, 3-polig (3NO), für Motorsteuerungsanwendungen bis zu 9 A/690V AC-3 (4 kW bei 400 V). Ausgestattet mit einer verbrauchsarmen 24-V-Gleichstromspule mit Transientenunterdrückungsmodul, integrierten Hilfskontakten 1NO+1NC (spiegelnder NC zertifiziert), Anschluss über Schraubklemmen. Für Betriebsgeschwindigkeiten bis zu 3600 Zyklen/Stunde und Umgebungen bis zu 60°C, zeichnet sich durch hohe Zuverlässigkeit und Haltbarkeit aus. Kompakt (45mm breit), Montage auf DIN-Schiene oder Schraubbefestigung. Zertifiziert nach verschiedenen Normen (IEC, UL, CSA, CCC, EAC), Green Premium Compliance (RoHS/REACh). Motorleistung: 2,2 kW bei 220...230 V "AC" "50/60 Hz" (AC-3) 4 kW bei 380...400 V "AC" "50/60 Hz" (AC-3) 4 kW bei 415...440 V "AC" "50/60 Hz" (AC-3) 5,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3) 5,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3) 2,2 kW bei 400 V 'AC' '50/60 Hz' (AC-4) 2,2 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3e) 4 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3e) 4 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3e) 5,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3e) 5,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3e) Motorleistung in hp 1 PS bei 230/240 V für 1 Motorphase "AC" "50/60 Hz" Motoren 2 PS bei 200/208 V für 3-Phasen-"AC"-Motoren "50/60 Hz". 2 PS bei 230/240 V für 3-Phasen-"AC"-Motoren "50/60 Hz". 5 PS bei 460/480 V für 3-Phasen-"AC"-Motoren "50/60 Hz". 7,5 PS bei 575/600 V für 3-phasige "AC"-Motoren "50/60 Hz". 0,33 PS bei 115 V für 1-Phasen-"AC"-Motoren "50/60 Hz". Bemessungsisolationsspannung 690 V nach IEC 60947-4-1 Stromkreis 600 V CSA-zertifiziert Stromkreis 600 V UL-zertifiziert Leistungsstromkreis 690 V nach IEC 60947-1 Signalstromkreis 600 V CSA-zertifizierter Signalstromkreis 600 V UL-zertifizierter Signalstromkreis Eigenschaften: Konventioneller thermischer Leerlaufstrom: 25 A bei <60 °C für Leistungsstromkreis - 10 A bei <60 °C für Signalstromkreis Bemessungsausschaltvermögen Irms: 250 A bei 440 V für IEC 60947-konforme Leistungsschaltung - 140 A AC für IEC 60947-5-1-konforme Signalschaltung - 250 A DC für IEC 60947-5-1-konforme Signalschaltung Nennausschaltvermögen: 250 A bei 440 V für IEC 60947-konformen Stromkreis Zugehörige Absicherung: 10 A gG für Meldestromkreis nach IEC 60947-5-1, 25 A gG bei <= 690 V Typ 1-Koordination für Leistungsstromkreis, 20 A gG bei <= 690 V Typ 2-Koordination für Leistungsstromkreis Zeitkonstante: 40 ms Mindestschaltstrom: 5 mA pro Meldestromkreis Mindestschaltspannung: 17 V je Meldestromkreis Nichtüberlappungszeit: 1,5 ms bei Unterbrechung zwischen Öffner und Schließer - 1,5 ms bei Unterbrechung zwischen Öffner und Schließer Einschaltleistung in W: 2,4 W 20 °C) Halteleistungsaufnahme W: 2,4 W bei 20 °C Isolationswiderstand: > 10 MOhm pro Meldekreis Abmessungen: Höhe 77 mm - Breite 45 mm - Tiefe 95 mm Gewicht: 480 Gramm
