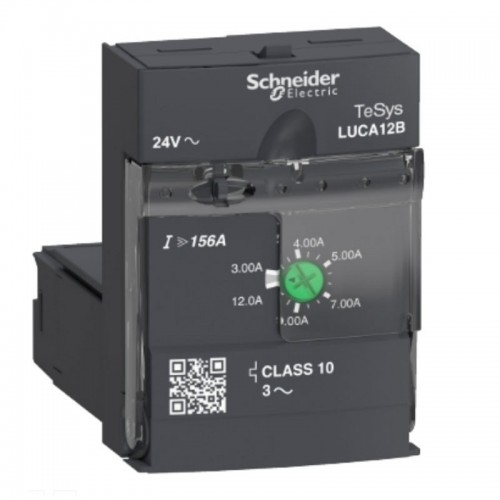

Telemecanique Standard-Steuergerät LUCA 3-12A 24V AC LUCA12B

Weitere technische Merkmale:Art der Befestigung: steckbar (Vorderseite)Schutzart: TH gemäß IEC 60068Betriebsumgebungstemperatur: -25/+70 °CLagertemperatur: -40/+85 °CBetriebshöhe: Acti9 iCV40 ARCStörfestigkeit gegen Funkfelder: 10 V gemäß IEC 61000-4-6Immunität gegen Mikrounterbrechungen: 3 msÜberspannungsfestigkeit: 70 % / 500 ms gemäß IEC 61000-4-11 Motorleistung in kW: 5,5 kW bei 400...440 V 'AC' '50/60 Hz5,5 kW bei 500 V 'AC' '50/60 Hz9 kW bei 690 V 'AC' '50/60 Hz  Klasse der thermischen Überlastauslöser: Klasse 10 nach IEC 60947-6-2 - Grenzfrequenz: 40...60 Hz - Temperaturkompensation: -25...70 °CClass 10 nach UL 508 - Grenzfrequenz: 40...60 Hz - Temperaturkompensation: -25...70 °C Schutzart IP: IP20 Frontplatte und verdrahtete Klemmen nach IEC 60947-1IP20 andere Seiten nach IEC 60947-1IP40 Frontplatte außerhalb des Anschlussbereichs entspricht IEC 60947-1 Feuerbeständigkeit960 °C Teile mit spannungsführenden Bauteilen nach IEC 60695-2-12650 °C in Übereinstimmung mit IEC 60695-2-12  Stoßfestigkeit 10 gn offene Versorgungspole nach IEC 60068-2-2715 gn Versorgungspole geschlossen nach IEC 60068-2-27  Vibrationsfestigkeit 2 gn 5...300 Hz offene Versorgungspole nach IEC 60068-2-64 gn 5...300 Hz Versorgungspole geschlossen nach IEC 60068-2-6  Widerstand gegen elektrostatische Entladung 8 kV Stufe 3 im Freien gemäß IEC 61000-4-28 kV Stufe 4 bei Berührung gemäß IEC 61000-4-2  Nicht-dissipative Stoßwelle 1 kV serieller Betrieb nach IEC 60947-6-22 kV Gleichtakt nach IEC 60947-6-2 Grenzwerte der Steuerspannung 20...26,5 V für Wechselstromkreis 24 V Betrieb14,5 V für AC-Stromkreis 24 V stromlos   Typische Stromaufnahme 140 mA bei 24 V AC I maximal beim Einrasten mit LUB12220 mA @ 24 V AC I maximal beim Schließen mit LUB32220 mA @ 24 V AC I maximal beim Schließen mit LUB3870 mA @ 24 V AC I rms fest mit LUB1290 mA @ 24 V AC I rms fest mit LUB3290 mA bei 24 V AC I rms fest mit LUB38 Wärmeableitung  2 W pro Steuerkreis mit LUB123 W pro Steuerkreis mit LUB323 W pro Steuerkreis mit LUB38 Betriebszeit  35 ms Öffnung mit LUB12 pro Steuerkreis35 ms Öffnung mit LUB32 pro Steuerkreis35 ms Öffnung mit LUB38 pro Steuerkreis70 ms Schließen mit LUB12 pro Steuerkreis70 ms schließen mit LUB32 für Steuerkreis70 ms schließen mit LUB38 pro Steuerkreis Normen:  EN 60947-6-2IEC 60947-6-2UL 60947-4-1, mit PhasenspreizerCSA C22.2 Nr. 60947-4-1, mit Phasenverteiler  Bemessungsisolationsspannung [Ui]  690 V nach IEC 60947-6-2600 V nach UL 60947-4-1600 V gemäß CSA C22.2 Nr. 60947-4-1  Sichere Stromkreistrennung:400 V SELV zwischen Hilfs- und Steuerstromkreisen nach IEC 60947-1400 V SELV zwischen Hilfs- oder Steuerstromkreis und Hauptstromkreis gemäß IEC 60947-1  Abmessungen und Gewicht:Breite 45 mmHöhe 66 mmTiefe 60 mmGewicht: 135 Gramm
