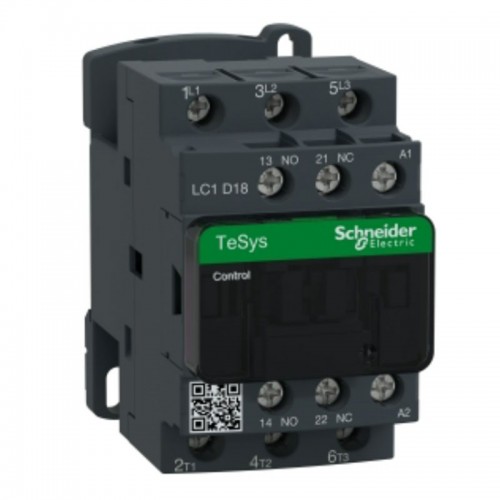

Telemecanique TeSys D Schütz 18A 3P 110VAC LC1D18F7

LC1D18F7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 7,5 kW bei 400 V. Es verfügt über eine 110V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Er ist kompakt, wird auf einer DIN-Schiene montiert und garantiert hohe Zuverlässigkeit und Langlebigkeit. Er ist weltweit verfügbar, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen der Green Premium (RoHS/REACH). Vorteile:Kompaktes Produkt, 45 mm breit, für DIN-Schiene und SchalttafelmontageTrennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu den Spulen- und Hilfskontaktanschlüssen von vorneAusgestattet mit einer 110 V AC-Spule, die mit 50 Hz oder 60 Hz betrieben werden kannAusgestattet mit 2 integrierten Hilfskontakten 1NO+1NCHohe elektrische Lebensdauer, garantiert für 1,6 Millionen Zyklen bei 18 A AC-3 440 VUmweltverträgliche Produktleistung Nennbetriebsstrom18 A 60 °C) "AC" AC-3 für Stromkreis bei <= 440 V32 A 60 °C) "AC" AC-1 für den Stromkreis bei <= 440 V18 A 60 °C) AC-3e "AC" für Leistungskreis bei <= 440 V Motorleistung KW:4 kW bei 220...230 V AC 50/60 Hz (AC-3)7,5 kW bei 380...400 V AC 50/60 Hz (AC-3)9 kW bei 415...440 V AC 50/60 Hz (AC-3)10 kW bei 500 V AC 50/60 Hz (AC-3)10 kW bei 660...690 V AC 50/60 Hz (AC-3)4 kW bei 400 V AC 50/60 Hz (AC-4)4 kW bei 220...230 V AC 50/60 Hz (AC-3e)7,5 kW bei 380...400 V AC 50/60 Hz (AC-3e)9 kW bei 415...440 V AC 50/60 Hz (AC-3e)10 kW bei 500 V AC 50/60 Hz (AC-3e)10 kW bei 660...690 V AC 50/60 Hz (AC-3e) Motorleistung in hp1 PS bei 115 V für 1-phasige AC 50/60 Hz Motoren3 PS bei 230/240 V für 1-Phasen-Wechselstrommotoren 50/60 Hz5 PS bei 200/208 V für 3-Phasen-Wechselstrommotoren 50/60 Hz5 PS bei 230/240 V für 3-Phasen-Wechselstrommotoren 50/60 Hz10 PS bei 460/480 V für 3-Phasen-Wechselstrommotoren 50/60 Hz15 PS bei 575/600 V für 3-Phasen-Wechselstrommotoren 50/60 Hz Nennschaltvermögen Irms:140 A AC für IEC 60947-5-1-konforme Meldeschaltung250 A DC pro Meldestromkreis nach IEC 60947-5-1300 A bei 440 V für IEC 60947-konformen Stromkreis Bemessungs-Kurzzeitstromfestigkeit (ICW)145 A bei <40 °C - 10 s für den Leistungskreis240 A bei <40 °C - 1 s für Leistungsstromkreis40 A bei <40 °C - 10 min für Leistungsstromkreis84 A bei <40 °C - 1 min für Leistungskreis100 A - 1 s pro Meldekreis120 A - 500 ms pro Meldestromkreis140 A - 100 ms pro Meldestromkreis Zugehörige Sicherungsstärke10 A gG für Meldekreis nach IEC 60947-5-150 A gG bei <= 690 V Koordination Typ 1 für Leistungsstromkreis35 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis Bemessungsisolationsspannung690 V nach IEC 60947-4-1 Stromkreis600 V CSA-zertifiziert Leistungsstromkreis600 V UL-zertifiziert Leistungsstromkreis690 V nach IEC 60947-1 Signalisierungsstromkreis600 V CSA-zertifizierter Signalstromkreis600 V UL-zertifizierter Signalstromkreis Mechanische Robustheit:Schwingung Schütz offen (2 Gn, 5...300 Hz)Erschütterung Schütz geschlossen (4 Gn, 5...300 Hz)Schützstöße offen (10 Gn für 11 ms)Schütz Schocks geschlossen (15 Gn für 11 ms) Anschlüsse / KlemmenSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis-Schraubklemmen: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: massiv ohne KabelendeSteuerkreis Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: massiv ohne KabelendeSchraubklemmen Leistungsstromkreis: 1 1,5...6 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSchraubklemmen Leistungsstromkreis: 2 1,5...6 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSchraubklemmen Stromkreis: 1 1...6 mm² - Kabelsteifigkeit: flexibel mit KabelendeSchraubklemmen Stromkreis: 2 1...4 mm² - Kabelsteifigkeit: flexibel mit KabelendeSchraubklemmen Leistungsstromkreis: 1 1,5...6 mm² - Kabelsteifigkeit: massiv ohne KabelendeSchraubklemmen Stromkreis: 2 1,5...6 mm² - Kabelsteifigkeit: massiv ohne Kabelende   Anzugsdrehmoment:Stromkreis: 1,7 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mmLeistungskreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Steuerkreis: 1,7 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mmSteuerkreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Steuerkreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Stromkreis: 1,7 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2  Weitere Merkmale:Überspannungskategorie: Acti9 VigiARC iC40Verschmutzungsgrad: 3Bemessungsschaltvermögen: 300 A bei 440 V pro Stromkreis gemäß IEC 60947Mechanische Lebensdauer: 15 McZyklenMontage: Platte - SchieneSicherheits-Zuverlässigkeitsstufe: B10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1 - B10d = 20000000 Zyklen Schütz mit mechanischer Last nach EN/ISO 13849-1Grenzwerte der Steuerspannung: 0,3...0,6 Uc -40...70 °C stromlos AC 50/60 Hz, 0,8...1,1 Uc -40...60 °C im Betrieb AC 50 Hz, 0,85...1,1 Uc -40...60 °C im Betrieb AC 60 Hz, 1...1,1 Uc 60...70 °C im Betrieb AC 50/60 HzVA Einschaltleistung: 70 VA 60 Hz 0,75 20 °C), 70 VA 50 Hz 0,75 20 °C)VA Halteleistungsaufnahme: 7,5 VA 60 Hz 0 ,3 20 °C) - 7 VA 50 Hz 0,3 20 °C)Betriebszeit: 12...22 ms Schließen, 4...19 ms ÖffnenMaximale Betriebszyklen: 3600 Zyklen/h bei <60 °CElektrische Lebensdauer: 1,65 Mcicli 18 A AC-3 bei Ue <= 440 V - 1 Mcicli 32 A AC-1 bei Ue <= 440 V - 1,65 Mcicli 18 A AC-3e bei Ue <= 440 VNichtüberlappungszeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und SchließerZusammensetzung der Hilfskontakte: 1 NO + 1 NCHilfskontaktart: Mechanische Verbindungstyp 1 NO + 1 NC nach IEC 60947-5-1, Spiegelkontakttyp 1 NC nach IEC 60947-4-1Meldekreisfrequenz: 25...400 HzSchutzart: TH nach IEC 60068-2-30Klimaversiegelung: entspricht IACS E10 bei feuchter Hitze, entspricht IEC 60947-1 Anhang Q Kategorie D bei feuchter HitzeIsolationswiderstand: > 10 MOhm pro MeldekreisSchutzart IP: IP20 Frontseite entspricht IEC 60529Abmessungen: Höhe 77 mm - Breite 45 mm - Tiefe 86 mmZulässige Temperatur in Gerätenähe: -40/+60 °C, -60/+70 °C mit DeratingBetriebshöhe: 0...3000 mFeuerbeständigkeit: 850 °C nach IEC 60695-2-1Feuerbeständigkeit: V1 nach UL 94Gewicht: 0,333 kg
