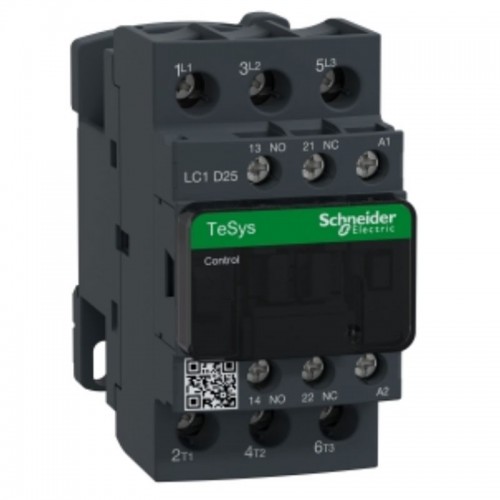

Telemecanique TeSys D Schütz 25A 3P 110VAC LC1D25F7

LC1D25F7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 11 kW bei 400V. Es verfügt über eine 110V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Er ist kompakt, auf DIN-Schiene montiert und garantiert hohe Zuverlässigkeit und Langlebigkeit. Er ist weltweit verfügbar, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen der Green Premium (RoHS/REACH). Vorteile:Kompaktes Produkt, 45 mm breit, für DIN-Schiene und SchalttafelmontageTrennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu den Spulen- und Hilfskontaktanschlüssen von vorneAusgestattet mit einer 110 V AC-Spule, die mit 50 Hz oder 60 Hz betrieben werden kannAusgestattet mit 2 integrierten Hilfskontakten 1NO+1NCHohe elektrische Belastbarkeit, garantiert für 1,6 Millionen Zyklen bei 25 A AC-3 440 VUmweltfreundliche Produktleistung Nennbetriebsstrom [Ie]:25 A 60 °C) AC AC-3 für Leistungsschaltung bei <= 440 V40 A 60 °C) AC AC-1 für den Stromkreis bei <= 440 V25 A 60 °C) AC AC-3e für Leistungsstromkreis bei <= 440 V Motorleistung [kW]:5,5 kW bei 220...230 V AC 50/60 Hz (AC-3)11 kW bei 380...400 V AC 50/60 Hz (AC-3)11 kW bei 415...440 V AC 50/60 Hz (AC-3)15 kW bei 500 V AC 50/60 Hz (AC-3)15 kW bei 660...690 V AC 50/60 Hz (AC-3)5,5 kW bei 400 V AC 50/60 Hz (AC-4)5,5 kW bei 220...230 V AC 50/60 Hz (AC-3e)11 kW bei 380...400 V AC 50/60 Hz (AC-3e)11 kW bei 415...440 V AC 50/60 Hz (AC-3e)15 kW bei 500 V AC 50/60 Hz (AC-3e)15 kW bei 660...690 V AC 50/60 Hz (AC-3e) PS Motorleistung (UL / CSA)3 PS bei 230/240 V für 1-phasige AC 50/60 Hz Motoren2 PS bei 115 V für 1-Phasen-AC 50/60 Hz-Motoren7,5 PS bei 230/240 V für 3-Phasen-AC 50/60 Hz-Motoren15 PS bei 460/480 V für 3-Phasen-Wechselstrommotoren 50/60 Hz20 PS bei 575/600 V für 3-Phasen-AC-Motoren 50/60 Hz7,5 PS bei 200/208 V für 3-Phasen-Wechselstrommotoren 50/60 Hz Nennschaltvermögen Irms:140 A AC für IEC 60947-5-1-konforme Meldeschaltung250 A DC pro Meldestromkreis nach IEC 60947-5-1450 A bei 440 V für IEC 60947-konformen Stromkreis Bemessungs-Kurzzeitstromfestigkeit [Icw]240 A bei <40 °C - 10 s für den Leistungskreis380 A bei <40 °C - 1 s für Leistungsstromkreis50 A bei <40 °C - 10 min für Leistungsstromkreis120 A bei <40 °C - 1 min für Leistungsstromkreis100 A - 1 s pro Meldekreis120 A - 500 ms pro Meldestromkreis140 A - 100 ms pro Meldestromkreis Zugehörige Sicherungsstärke10 A gG je Meldestromkreis nach IEC 60947-5-163 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis40 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis Anschlüsse - KlemmenSteuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis-Schraubklemmen: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: massiv ohne KabelendeSteuerkreis Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: eindrähtig ohne KabelendeSchraubklemmen Leistungsstromkreis: 1 2,5...10 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSchraubklemmen Leistungsstromkreis: 2 2,5...10 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSchraubklemmen Stromkreis: 1 1...10 mm² - Kabelsteifigkeit: flexibel mit KabelendeSchraubklemmen Stromkreis: 2 1,5...6 mm² - Kabelsteifigkeit: flexibel mit KabelendeSchraubklemmen Leistungsstromkreis: 1 1,5...10 mm² - Kabelsteifigkeit: massiv ohne KabelendeSchraubklemmen Leistungsstromkreis: 2 2,5...10 mm² - Kabelsteifigkeit: massiv ohne Kabelende AnzugsdrehmomentSteuerkreis: 1,7 Nm - auf Schraubklemmen - mit Schlitzschraubendreher Ø 6 mmSteuerstromkreis: 1,7 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Leistungskreis: 2,5 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mmStromkreis: 2,5 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Steuerkreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Leistungskreis: 2,5 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Mechanische Robustheit:Schaltschütz schwingend geöffnet (2 Gn, 5...300 Hz)Schützerschütterung geschlossen (4 Gn, 5...300 Hz)Erschütterungen des geschlossenen Schützes (15 Gn für 11 ms)Erschütterungen des offenen Schützes (8 Gn für 11 ms) Sicherheits-ZuverlässigkeitsstufeB10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1B10d = 20000000 Schaltspiele Schütz mit mechanischer Belastung nach EN/ISO 13849-1 Grenzwerte der Steuerspannung0.3...0.6 Uc -40...70 °C stromlos AC 50/60 Hz0,8...1,1 Uc -40...60 °C AC 50 Hz Betrieb0,85...1,1 Uc -40...60 °C Betrieb AC 60 Hz1...1.1 Uc 60...70 °C Betrieb AC 50/60 Hz Andere Spezifikationen:Bemessungs-Stoßspannung [Uimp]: 6 kV gemäß IEC 60947Mechanische Belastbarkeit: 15 McZyklenMaximale Betriebsgeschwindigkeit: 3600 Zyklen/h bei <60 °CZusammensetzung der Hilfskontakte: 1 NO + 1 NCHilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC nach IEC 60947-5-1, Spiegelkontakttyp 1 NC nach IEC 60947-4-1Frequenz des Signalisierungskreises: 25...400 HzMindestschaltspannung: 17 V pro MeldestromkreisSchutzart IP: IP20 Frontseite nach IEC 60529Schutzart: TH nach IEC 60068-2-30Mindestschaltstrom: 5 mA pro MeldekreisIsolationswiderstand: > 10 MOhm je MeldestromkreisNichtüberschneidungszeit: 1,5 ms beim Ausschalten zwischen Öffner und Schließer, 1,5 ms beim Einschalten zwischen Öffner und SchließerZulässige Temperatur in Gerätenähe: -40/+60 °C, -60/+70 °C mit DeratingBetriebshöhe: 0...3000 mFeuerbeständigkeit: 850 °C nach IEC 60695-2-1Feuerbeständigkeit: V1 nach UL 94Abmessungen: Höhe 85 mm - Breite 45 mm - Tiefe 92 mmGewicht: 0,370 kg
