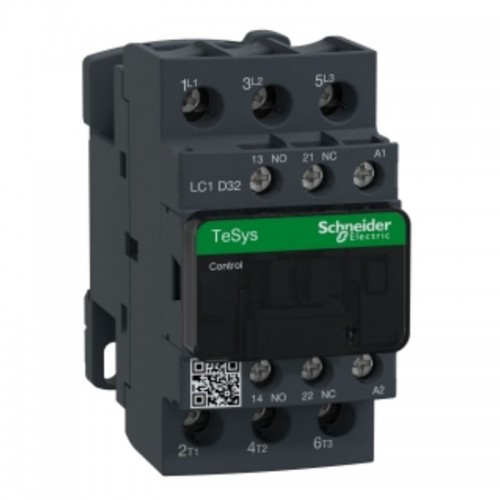

Telemecanique TeSys D Schütz 32A 3P 24VAC LC1D32B7

LC1D32B7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 15 kW bei 400V.  Es verfügt über eine 24V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Er ist kompakt, wird auf einer DIN-Schiene montiert und garantiert hohe Zuverlässigkeit und Langlebigkeit. Er ist weltweit verfügbar, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen der Green Premium (RoHS/REACH).  Vorteile:Kompaktes Produkt, 45 mm breit, für DIN-Schienen- und SchalttafeleinbauTrennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu den Spulen- und Hilfskontaktanschlüssen von vorneAusgestattet mit einer 24 V AC-Spule, die mit 50 Hz oder 60 Hz betrieben werden kannAusgestattet mit 2 integrierten Hilfskontakten 1NO+1NCHohe elektrische Belastbarkeit, garantiert für 1,6 Millionen Zyklen bei 32A AC-3 440V Nennbetriebsspannung<= 690 V "AC" 25...400 Hz Leistungskreis<= 300 V DC Leistungskreis Bemessungsbetriebsstrom32 A 60 °C) "AC" AC-3 Stromkreis bei <= 440 V50 A 60 °C) AC-1 "AC" für Stromkreis bei <= 440 V32 A 60 °C) AC-3e "AC" für Leistungsstromkreis bei <= 440 V Motorleistung KW:7,5 kW bei 220...230 V AC 50/60 Hz (AC-3)15 kW bei 380...400 V AC 50/60 Hz (AC-3)15 kW bei 415...440 V AC 50/60 Hz (AC-3)18,5 kW bei 500 V AC 50/60 Hz (AC-3)18,5 kW bei 660...690 V AC 50/60 Hz (AC-3)7,5 kW bei 400 V AC 50/60 Hz (AC-4)7,5 kW bei 220...230 V AC 50/60 Hz (AC-3e)15 kW bei 380...400 V AC 50/60 Hz (AC-3e)15 kW bei 415...440 V AC 50/60 Hz (AC-3e)18,5 kW bei 500 V AC 50/60 Hz (AC-3e)18,5 kW bei 660...690 V AC 50/60 Hz (AC-3e) Motorleistung in hp2 PS bei 115 V für 1-phasige AC 50/60 Hz Motoren5 PS bei 230/240 V für 1-Phasen-Wechselstrommotoren 50/60 Hz7,5 PS bei 200/208 V für 3-Phasen-Wechselstrommotoren 50/60 Hz10 PS bei 230/240 V für 3-Phasen-Wechselstrommotoren 50/60 Hz20 PS bei 460/480 V für 3-Phasen-Wechselstrommotoren 50/60 Hz30 PS bei 575/600 V für 3-Phasen-Wechselstrommotoren 50/60 Hz Konventioneller thermischer Strom in freier Luft10A bei <60 °C pro Signalkreis50A bei <60 °C für den Leistungskreis Nennschaltvermögen Irms:140 A AC für Meldestromkreis nach IEC 60947-5-1250 A DC je Meldestromkreis nach IEC 60947-5-1550 A bei 440 V für IEC 60947-konformen Leistungsstromkreis Bemessungs-Kurzzeitstromfestigkeit260 A bei <40 °C - 10 s für den Leistungsstromkreis430 A bei <40 °C - 1 s für Leistungsstromkreis60 A bei <40 °C - 10 min für Leistungsstromkreis138 A bei <40 °C - 1 min je Leistungskreis100 A - 1 s pro Meldekreis120 A - 500 ms pro Meldestromkreis140 A - 100 ms pro Meldestromkreis Zugehörige Sicherungsstärke10 A gG je Meldestromkreis nach IEC 60947-5-163 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis63 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis Bemessungsisolationsspannung690 V nach IEC 60947-4-1 Stromkreis600 V CSA-zertifiziert Leistungsstromkreis600 V UL-zertifiziert Leistungsstromkreis690 V nach IEC 60947-1 Signalisierungsstromkreis600 V CSA-zertifizierter Signalstromkreis600 V UL-zertifizierter Meldestromkreis Anschlüsse - KlemmenSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis-Schraubklemmen: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: massiv ohne KabelendeSteuerkreis Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: eindrähtig ohne KabelendeSchraubklemmen Leistungsstromkreis: 1 2,5...10 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSchraubklemmen Leistungsstromkreis: 2 2,5...10 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSchraubklemmen Stromkreis: 1 1...10 mm² - Kabelsteifigkeit: flexibel mit KabelendeSchraubklemmen Leistungsstromkreis: 2 1,5...6 mm² - Kabelsteifigkeit: flexibel mit KabelendeSchraubklemmen Leistungsstromkreis: 1 1,5...10 mm² - Kabelsteifigkeit: massiv ohne KabelendeSchraubklemmen Stromkreis: 2 2,5...10 mm² - Kabelsteifigkeit: eindrähtig ohne Kabelende Anzugsdrehmoment:Steuerkreis: 1,7 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mmSteuerkreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Leistungskreis: 2,5 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mmStromkreis: 2,5 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Steuerkreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Leistungskreis: 2,5 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Mechanische Robustheit:Schaltschütz schwingend geöffnet (2 Gn, 5...300 Hz)Schützerschütterung geschlossen (4 Gn, 5...300 Hz)Schützerschütterungen geschlossen (15 Gn für 11 ms)Schützstöße offen (8 Gn für 11 ms) Eigenschaften:Mechanische Lebensdauer: 15 McZyklenArt des Steuerkreises: AC bei "50/60 HzZusammensetzung der Hilfskontakte: 1 NO + 1 NCHilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC gemäß IEC 60947-5-1Spiegelkontakt Typ 1 NC gemäß IEC 60947-4-1Mindestschaltspannung: 17 V pro MeldekreisMindestschaltstrom: 5 mA je MeldestromkreisIsolationswiderstand: > 10 MOhm je MeldestromkreisIP-Schutzart: IP20 Frontseite entspricht IEC 60529Kontaktverträglichkeit M2Schutzbereich ConBemessungsschaltvermögen: 550 A bei 440 V pro Stromkreis gemäß IEC 60947Mittlere Impedanz: 2 mOhm 50 Hz - Ith 50 A pro LeistungsstromkreisVerlustleistung pro Pol: 2 W AC-3, 5 W AC-1, 2 W AC-3eVerschmutzungsgrad: 3Bemessungs-Stoßspannung [Uimp]: 6 kV nach IEC 60947Spulentechnologie: ohne integriertes SchutzbeschaltungsmodulMaximale Zyklenlebensdauer: 3600 Zyklen/h bei <60 °CAnlaufleistung in VA: 70 VA 60 Hz 0,75 20 °C) - 70 VA 50 Hz 0,75 20 °C)Halteleistungsaufnahme VA: 7,5 VA 60 Hz 0,3 20 °C) - 7 VA 50 Hz 0,3 20 °C)Wärmeabgabe: 2...3 W bei 50/60 HzBetriebszeit: 12...22 ms Schließen - 4...19 ms ÖffnenNichtüberschneidungszeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer - 1,5 ms bei Aktivierung zwischen Öffner und SchließerMontage: Schiene - PlatteZulässige Temperatur in der Nähe des Gerätes: -40/+60 °C, -60/+70 °C mit DeratingBetriebshöhe: 0...3000 mFeuerbeständigkeit: 850 °C nach IEC 60695-2-1Feuerbeständigkeit: V1 nach UL 94Schutzart IP: IP20 Frontseite entspricht IEC 60529Schutzbehandlung: TH in Übereinstimmung mit IEC 60068-2-30Klimadichtung: Entspricht IACS E10 bei feuchter Hitze, entspricht IEC 60947-1 Anhang Q Kategorie D bei feuchter HitzeAbmessungen und Gewicht: Höhe 85 mm - Breite 45 mm - Tiefe 92 mmGewicht 375 Gramm
