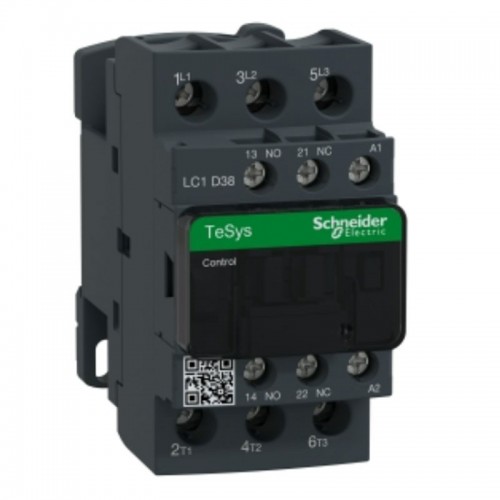

Telemecanique TeSys D Schütz 3P 38A 24VAC LC1D38B7

TeSys Schütz D, 3-polig (3NO), für Motorsteuerungsanwendungen bis 38 A/690V AC-3 (18,5 kW bei 400 V). Es verfügt über eine 24V AC-Spule 50/60 Hz, integrierte Hilfskontakte 1NO+1NC (Spiegel-Öffner zertifiziert), Anschluss über Schraubklemmen. Für Betriebsgeschwindigkeiten bis zu 3600 Zyklen/Stunde und Umgebungen bis zu 60°C, zeichnet sich durch hohe Zuverlässigkeit und Haltbarkeit aus. Kompakt (45mm breit), Montage auf DIN-Schiene oder Schraubbefestigung. Zertifiziert nach verschiedenen Normen (IEC, UL, CSA, CCC, EAC), Green Premium Compliance (RoHS/REACh). Nennbetriebsspannung:<= 690 V 'AC' 25...400 Hz Stromkreis<= 300 V DC Leistungskreis Bemessungsbetriebsstrom50 A 60 °C) AC AC-1 für Leistungskreis bei <= 440 V38 A 60 °C) AC AC-3 für Leistungsstromkreis bei <= 440 V38 A 60 °C) AC AC-3e für Leistungsstromkreis bei <= 440 V Motorleistung KW:18,5 kW bei 500 V AC 50/60 Hz (AC-3)18,5 kW bei 660...690 V AC 50/60 Hz (AC-3)7,5 kW bei 400 V AC 50/60 Hz (AC-4)18,5 kW bei 380...400 V AC 50/60 Hz (AC-3)9 kW bei 220...230 V AC 50/60 Hz (AC-3)18,5 kW bei 415...440 V AC 50/60 Hz (AC-3)18,5 kW bei 500 V AC 50/60 Hz (AC-3e)18,5 kW bei 660...690 V AC 50/60 Hz (AC-3e)18,5 kW bei 380...400 V AC 50/60 Hz (AC-3e)9 kW bei 220...230 V AC 50/60 Hz (AC-3e)18,5 kW bei 415...440 V AC 50/60 Hz (AC-3e) Motorleistung in hp:10 PS bei 230/240 V für 3-phasige AC 50/60 Hz Motoren10 PS bei 200/208 V für 3-Phasen-AC 50/60 Hz-Motoren5 PS bei 240 V für 1-Phasen-CA 50/60 Hz-Motoren20 PS bei 480 V für 3-Phasen-MotorenAC 50/60 Hz25 PS bei 600 V für 3-Phasen-MotorenCA 50/60 Hz Konventioneller thermischer Strom in freier Luft:10A bei <60 °C für den Signalkreis50A bei <60 °C für den Stromkreis Nennschließvermögen Irms:140 A "AC" für Signalkreis nach IEC 60947-5-1250 A DC für Meldestromkreis nach IEC 60947-5-1550 A bei 440 V für Leistungsstromkreis nach IEC 60947 Bemessungs-Kurzzeitstromfestigkeit ICW:60 A bei <40 °C - 10 min für den Leistungsstromkreis430 A bei <40 °C - 1 s für den Leistungsstromkreis150 A bei <40 °C - 1 min für Leistungsstromkreis310 A bei <40 °C - 10 s für den Leistungskreis100 A - 1 s pro Meldekreis120 A - 500 ms pro Meldestromkreis140 A - 100 ms pro Meldestromkreis Zugehörige Sicherungslehre10 A gG für Meldestromkreis nach IEC 60947-5-163 A gG bei <= 690 V Koordination Typ 1 für Leistungsstromkreis63 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis Bemessungsisolationsspannung600 V CSA-zertifiziert Stromkreis600 V UL-zertifiziert Leistungsstromkreis690 V gemäß IEC 60947-1 Signalisierungsstromkreis600 V CSA-zertifizierter Signalisierungsstromkreis600 V UL-zertifizierter Signalstromkreis690 V nach IEC 60947-4-1 Stromkreis Anschlüsse - KlemmenSteuerkreis Schraubklemmen: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: fest ohne KabelendeSteuerkreis Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: eindrähtig ohne KabelendeSchraubklemmen Leistungsstromkreis: 1 2,5...10 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSchraubklemmen Leistungsstromkreis: 2 2,5...10 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSchraubklemmen Stromkreis: 1 1...10 mm² - Kabelsteifigkeit: flexibel mit KabelendeSchraubklemmen Stromkreis: 2 1,5...6 mm² - Kabelsteifigkeit: flexibel mit KabelendeSchraubklemmen Leistungsstromkreis: 1 1,5...10 mm² - Kabelsteifigkeit: massiv ohne KabelendeSchraubklemmen Leistungsstromkreis: 2 2,5...10 mm² - Kabelsteifigkeit: massiv ohne Kabelende Anzugsdrehmoment:Steuerkreis: 1,7 Nm - auf Schraubklemmen - mit Schlitzschraubendreher Ø 6 mmSteuerstromkreis: 1,7 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Leistungskreis: 2,5 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mmStromkreis: 2,5 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2Steuerkreis: 1,7 Nm - an den Schraubklemmen - mit einem Kreuzschlitzschraubendreher Nr. 2Stromkreis: 2,5 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Mechanische Robustheit:Schützschwingung offen (2 Gn, 5...300 Hz)Schütz geschlossen Schwingung (4 Gn, 5...300 Hz)Schützstöße geschlossen (15 Gn für 11 ms)Schützstöße offen (8 Gn für 11 ms) Eigenschaften:Mechanische Lebensdauer: 15 McZyklenArt des Steuerkreises: AC bei 50/60 HzZusammensetzung der Hilfskontakte: 1 NO + 1 NCHilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC nach IEC 60947-5-1, Spiegelkontakttyp 1 NC nach IEC 60947-4-1Frequenz des Signalisierungskreises: 25...400 HzMindestschaltspannung: 17 V pro MeldestromkreisMindestschaltstrom: 5 mA je MeldestromkreisIsolationswiderstand: > 10 MOhm je MeldestromkreisIP-Schutzart: IP20 Frontseite gemäß IEC 60529Kontaktverträglichkeit M2Schutzbereich ConBemessungsschaltvermögen: 550 A bei 440 V pro Stromkreis gemäß IEC 60947Mittlere Impedanz: 2 mOhm 50 Hz - Ith 50 A pro LeistungsstromkreisVerlustleistung pro Pol: 5 W AC-1 - 3 W AC-3 - 3 W AC-3eVerschmutzungsgrad: 3Bemessungs-Stoßspannung [Uimp]: 6 kV nach IEC 60947Spulentechnik: ohne integriertes SchutzbeschaltungsmodulSicherheitsniveau: B10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last nach EN/ISO 13849-1Maximale Spieldauer: 3600 Zyklen/h bei <60 °CAnlaufleistung in VA: 70 VA 60 Hz 0,75 20 °C) - 70 VA 50 Hz 0,75 20 °C)Halteleistungsaufnahme in VA: 7,5 VA 60 Hz 0,3 20 °C) - 7 VA 50 Hz 0,3 20 °C)Wärmeabgabe: 2...3 W bei 50/60 HzBetriebszeit: 4...19 ms Öffnen - 12...22 ms SchließenNichtüberschneidungszeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und SchließerMontage: Schiene - PlatteZulässige Temperatur in der Nähe des Gerätes: -40/+60 °C, -60/+70 °C mit DeratingBetriebshöhe: 0...3000 mFeuerbeständigkeit: 850 °C nach IEC 60695-2-1Feuerbeständigkeit: V1 nach UL 94Schutzart IP: IP20 Frontseite entspricht IEC 60529Schutzbehandlung: TH in Übereinstimmung mit IEC 60068-2-30Klimaversiegelung: Entspricht IACS E10 bei feuchter Hitze, entspricht IEC 60947-1 Anhang Q Kategorie D bei feuchter HitzeAbmessungen: Höhe 85 mm - Breite 45 mm - Tiefe 92 mmGewicht 380 Gramm
