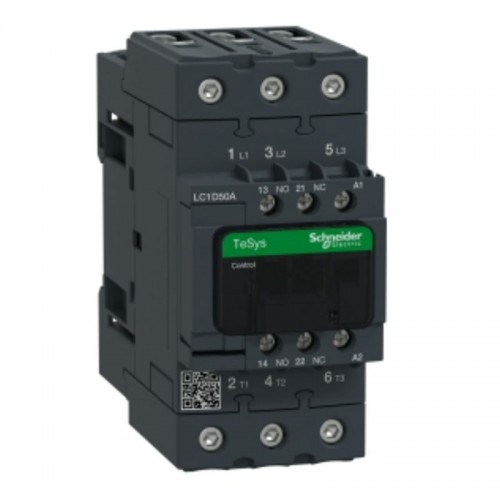

Telemecanique TeSys D Schütz EVERLINK 50A 3P 220V LC1D50AM7

LC1D50AM7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 22 kW bei 400V. Es verfügt über eine 220V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Er ist kompakt, auf DIN-Schiene montiert und garantiert hohe Zuverlässigkeit und Langlebigkeit. Er ist weltweit verfügbar, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen der Green Premium (RoHS/REACH). Vorteile:Kompaktes Produkt, 55 mm breit, für DIN-Schiene und SchalttafelmontageTrennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu den Spulen- und Hilfskontaktanschlüssen von vorneAusgestattet mit einer 220 V AC-Spule, die mit 50 Hz oder 60 Hz betrieben werden kannAusgestattet mit 2 integrierten Hilfskontakten 1NO+1NCHohe elektrische Lebensdauer, garantiert für 1,6 Millionen Zyklen bei 50 A AC-3 440 VUmweltfreundliche Produktleistung Motorleistung KW:15 kW bei 220...230 V AC 50/60 Hz (AC-3)22 kW bei 380...400 V AC 50/60 Hz (AC-3)30 kW bei 500 V AC 50/60 Hz (AC-3)33 kW bei 660...690 V AC 50/60 Hz (AC-3)25 kW bei 415 V AC 50/60 Hz (AC-3)30 kW bei 440 V AC 50/60 Hz (AC-3)11 kW bei 400 V AC 50/60 Hz (AC-4)15 kW bei 220...230 V AC 50/60 Hz (AC-3e)22 kW bei 380...400 V AC 50/60 Hz (AC-3e)30 kW bei 500 V AC 50/60 Hz (AC-3e)33 kW bei 660...690 V AC 50/60 Hz (AC-3e)25 kW bei 415 V AC 50/60 Hz (AC-3e)30 kW bei 440 V AC 50/60 Hz (AC-3e) Motorleistung in hp 3 PS bei 115 V für 1-phasige AC 50/60 Hz-Motoren7,5 PS bei 230/240 V für 1-phasige AC 50/60 Hz-Motoren15 PS bei 200/208 V für 3-Phasen-Wechselstrommotoren 50/60 Hz15 PS bei 230/240 V für 3-Phasen-Wechselstrommotoren 50/60 Hz40 PS bei 460/480 V für 3-Phasen-Wechselstrommotoren 50/60 Hz40 PS bei 575/600 V für 3-Phasen-Drehstrommotoren 50/60 Hz Konventioneller thermischer Strom in freier Luft10A bei <60 °C pro Signalisierungskreis80A bei <60 °C für den Leistungskreis Nennschaltvermögen Irms:140 A AC für Meldestromkreis nach IEC 60947-5-1250 A DC je Meldestromkreis nach IEC 60947-5-1900 A bei 440 V für IEC 60947-konformen Leistungsstromkreis Bemessungs-Kurzzeitstromfestigkeit ICW:400 A bei <40 °C - 10 s für den Leistungsstromkreis810 A bei <40 °C - 1 s für den Leistungsstromkreis84 A bei <40 °C - 10 min für Leistungsstromkreis208 A bei <40 °C - 1 min für den Leistungskreis100 A - 1 s pro Meldekreis120 A - 500 ms pro Meldestromkreis140 A - 100 ms pro Meldestromkreis Zugehörige Sicherungsstärke10 A gG je Meldestromkreis nach IEC 60947-5-1100 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis100 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis Bemessungsisolationsspannung600 V CSA-zertifiziert Stromkreis:600 V UL-zertifiziert Leistungsstromkreis:690 V nach IEC 60947-1 Signalisierungsstromkreis:600 V CSA-zertifiziert Meldestromkreis:600 V UL-zertifiziert Signalisierungsstromkreis:690 V nach IEC 60947-4-1 Stromkreis Anschlüsse - KlemmenSteuerkreis Schraubklemmen: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerstromkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne KabelendeSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit KabelendeSteuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: fest ohne KabelendeSteuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: massiv ohne KabelendeEverLink-Verbinder für BTR-Schrauben Stromkreis: 1 1...35 mm² - Kabelsteifigkeit: flexibel ohne KabelendeEverLink-Steckverbinder für BTR-Schrauben Stromkreis: 2 1...25 mm² - Kabelsteifigkeit: flexibel ohne KabelendeEverLink-Steckverbinder für BTR-Schrauben Stromkreis: 1 1...35 mm² - Kabelsteifigkeit: flexibel mit KabelendeEverLink-Steckverbinder für BTR-Schrauben Stromkreis: 2 1...25 mm² - Kabelsteifigkeit: flexibel mit KabelendeEverLink-Steckverbinder für BTR-Schrauben Stromkreis: 1 1...35 mm² - Kabelsteifigkeit: massiv ohne KabelendeEverLink-Verbinder für BTR-Schrauben Stromkreis: 2 1...25 mm² - Kabelsteifigkeit: massiv ohne Kabelende Anzugsdrehmoment:Steuerkreis: 1,7 Nm - bei EverLink-Verbindern für BTR-Schrauben - mit Schlitzschraubendreher Ø 6 mmSteuerkreis: 1,7 Nm - bei EverLink-Verbindern für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2Leistungskreis: 8 Nm - an EverLink-Verbindern für BTR-Schrauben - Kabel 25...35 mm² Sechskant 4 mmLeistungskreis: 5 Nm - an EverLink-Verbindern für BTR-Schrauben - Kabel 1...25 mm² Sechskant 4 mmSteuerkreis: 1,7 Nm - an EverLink-Verbindern für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2Stromkreis: 2,5 Nm - an EverLink-Verbindern für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2 Mechanische Robustheit:Offenes Schütz Schwingung (2 Gn, 5...300 Hz)Vibration bei geschlossenem Schütz (4 Gn, 5...300 Hz)Schützstöße geschlossen (15 Gn für 11 ms)Schützstöße offen (10 Gn für 11 ms) Eigenschaften:Mechanische Lebensdauer: 6 McZyklenArt des Steuerkreises: AC bei 50/60 HzZusammensetzung der Hilfskontakte: 1 NO + 1 NCHilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC gemäß IEC 60947-5-1, Spiegelkontakttyp 1 NC gemäß IEC 60947-4-1Frequenz des Signalisierungskreises: 25...400 HzMindestschaltspannung: 17 V pro MeldestromkreisMindestschaltstrom: 5 mA je MeldestromkreisIsolationswiderstand: > 10 MOhm je MeldestromkreisIP-Schutzart: IP20 Frontseite gemäß IEC 60529Kontaktverträglichkeit M2Schutzbereich ConBemessungsschaltvermögen: 900 A bei 440 V pro Stromkreis gemäß IEC 60947Mittlere Impedanz: 1,5 mOhm 50 Hz - Ith 80 A pro LeistungsstromkreisVerlustleistung pro Pol: 3,7 W AC-3 - 9,6 W AC-1 - 3,7 W AC-3eVerschmutzungsgrad: 3Bemessungs-Stoßspannung [Uimp]: 6 kV nach IEC 60947Spulentechnologie: ohne integriertes SchutzmodulSicherheitsniveau: B10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last nach EN/ISO 13849-1Maximale Spieldauer: 3600 Zyklen/h bei <60 °CAnlaufleistung in VA: 140 VA 60 Hz 0,75 20 °C) - 160 VA 50 Hz 0,75 20 °C)Halteleistungsaufnahme in VA: 13 VA 60 Hz 0,3 20 °C) - 15 VA 50 Hz 0,3 20 °C)Wärmeabgabe: 4...5 W bei 50/60 HzBetriebszeit: 4...19 ms Öffnen - 12...26 ms SchließenNichtüberschneidungszeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und SchließerMontage: Schiene - PlatteZulässige Temperatur in der Nähe des Gerätes: -40/+60 °C, -60/+70 °C mit DeratingBetriebshöhe: 0...3000 mFeuerbeständigkeit: 850 °C nach IEC 60695-2-1Feuerbeständigkeit: V1 nach UL 94Schutzart IP: IP20 Frontseite entspricht IEC 60529Schutzbehandlung: TH in Übereinstimmung mit IEC 60068-2-30Klimaversiegelung: Entspricht IACS E10 bei feuchter Hitze, entspricht IEC 60947-1 Anhang Q Kategorie D bei feuchter HitzeAbmessungen: Höhe 122 mm - Breite 55 mm - Tiefe 120 mmGewicht 855 Gramm
