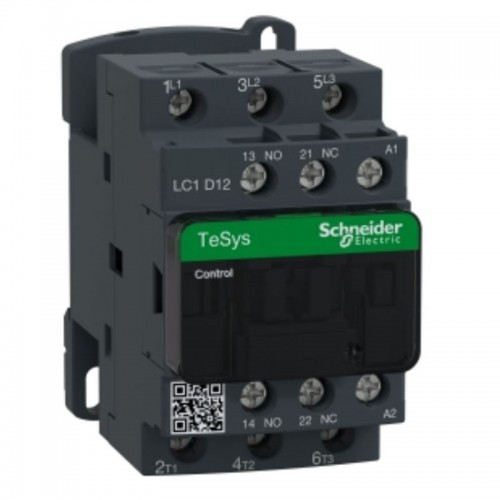

Telemecanique TeSys LC1D 12A 3P 24VAC Schütz LC1D12B7

LC1D12B7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 5,5 kW bei 400 V. Es verfügt über eine 24V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Er ist kompakt, wird auf einer DIN-Schiene montiert und garantiert hohe Zuverlässigkeit und Langlebigkeit. Er ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).Vorteile: Kompaktes Produkt mit einer Breite von 45 mm für die Montage auf DIN-Schienen und in Schalttafeln. Trennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu den Spulen- und Hilfskontaktanschlüssen von vorne Ausgestattet mit einer 24V AC-Spule, die mit 50 Hz oder 60 Hz betrieben werden kann Ausgestattet mit 2 integrierten 1NO+1NC Hilfskontakten Hohe elektrische Lebensdauer, garantiert für 2 Millionen Zyklen bei 9 A AC-3 440 V Umweltfreundliche Produktleistung Motorleistung KW: 3 kW bei 220...230 V "AC" "50/60 Hz" (AC-3) 5,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3) 5,5 kW bei 415...440 V "AC" "50/60 Hz" (AC-3) 7,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3) 7,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3) 3,7 kW bei 400 V 'AC' '50/60 Hz' (AC-4) 3 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3e) 5,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3e) 5,5 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3e) 7,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3e) 7,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3e) Motorleistung in hp: 0,5 PS bei 115 V für 1-Phasen-Motoren" AC" "50/60 Hz" 2 PS bei 230/240 V für 1-Phasen-Motoren" AC" "50/60 Hz 3 PS bei 200/208 V für 3-Phasen-Motoren" AC" "50/60 Hz" 3 PS bei 230/240 V für 3-Phasen-Motoren" AC" "50/60 Hz" 7,5 PS bei 460/480 V für Drehstrommotoren" AC" "50/60 Hz" 10 PS bei 575/600 V für Drehstrommotoren" AC" "50/60 Hz" Bemessungsisolationsspannung 690 V gemäß IEC 60947-4-1 Stromkreis: 600 V CSA-zertifiziert Stromkreis: 600 V UL-zertifiziert Starkstromkreis: 690 V nach IEC 60947-1 Signalstromkreis: 600 V CSA-zertifiziert Signalisierungsstromkreis: 600 V UL-zertifizierter Signalstromkreis: Bemessungs-Kurzzeitstromfestigkeit [Icw]: 105 A bei <40 °C - 10 s für den Leistungsstromkreis 210 A bei <40 °C - 1 s für Leistungsstromkreis 30 A bei <40 °C - 10 min für Leistungsstromkreis 61 A bei <40 °C - 1 min für den Stromkreis 100 A - 1 s pro Meldekreis 120 A - 500 ms pro Meldestromkreis 140 A - 100 ms pro Meldestromkreis Grenzwerte der Steuerspannung 0,3...0,6 Uc -40...70 °C 'AC' stromlos 50/60 Hz 0,8...1,1 Uc -40...60 °C Betrieb "AC" 50 Hz 0,85...1,1 Uc -40...60 °C Betrieb "AC" 60 Hz 1...1.1 Uc 60...70 °C Betrieb "AC" 50/60 Hz Anschlüsse / Klemmen Schraubklemmen Stromkreis: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne Kabelende Schraubklemmen Leistungsstromkreis: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne Kabelende Schraubklemmen Leistungsstromkreis: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit Kabelende Schraubklemmen Leistungsstromkreis: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit Kabelende Schraubklemmen Stromkreis: 1 1...4 mm² - Kabelsteifigkeit: massiv ohne Kabelende Schraubklemmen Leistungsstromkreis: 2 1...4 mm² - Kabelsteifigkeit: massiv ohne Kabelende Steuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne Kabelende Steuerkreis Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne Kabelende Steuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit Kabelende Steuerkreis-Schraubklemmen: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit Kabelende Steuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: massiv ohne Kabelende Steuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: massiv ohne Kabelende Anzugsdrehmoment: Leistungskreis: 1,7 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mm Leistungskreis: 1,7 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Steuerkreis: 1,7 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mm Steuerkreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Steuerkreis: 1,7 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Stromkreis: 1,7 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2 Mechanische Robustheit: Schaltschütz schwingend geöffnet (2 Gn, 5...300 Hz) Schützerschütterung geschlossen (4 Gn, 5...300 Hz) Erschütterungen des offenen Schützes (10 Gn für 11 ms) Schützstöße geschlossen (15 Gn für 11 ms) Eigenschaften: Konventioneller thermischer Strom im Freien: 25 A bei <60 °C für den Leistungskreis - 10 A bei <60 °C für den Signalkreis Nenn-Einschaltleistung Irms: 250 A bei 440 V für einen IEC 60947-konformen Stromkreis - 140 A AC für einen IEC 60947-5-1-konformen Signalisierungskreis - 250 A DC für einen IEC 60947-5-1-konformen Signalisierungskreis Nennausschaltvermögen: 250 A bei 440 V für IEC 60947-konformen Stromkreis Zugehörige Absicherung: 10 A gG für Signalstromkreis nach IEC 60947-5-1 - 40 A gG bei <= 690 V Koordination Typ 1 für Leistungsstromkreis - 25 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis Mindestschaltstrom: 5 mA pro Meldestromkreis Mindestschaltspannung: 17 V je Meldestromkreis Nichtüberschneidungszeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer - 1,5 ms bei Aktivierung zwischen Öffner und Schließer Einschaltleistung in VA: 70 VA 60 Hz 0 ,75 20 °C)- 70 VA "50 Hz" 0,75 20 °C) VA Halteleistungsaufnahme: 7,5 VA 60 Hz 0,3 20 °C) - 7 VA "50 Hz" 0,3 20 °C) Isolationswiderstand: > 10 MOhm pro Signalkreis Abmessungen: Höhe 77 mm - Breite 45 mm - Tiefe 86 mm Wärmeabgabe: 2...3 W bei 50/60 Hz Betriebszeit: 12...22 ms Schließen - 4...19 ms Öffnen Maximale Betriebsrate: 3600 Zyklen/h bei <60 °C Gewicht: 325 Gramm
