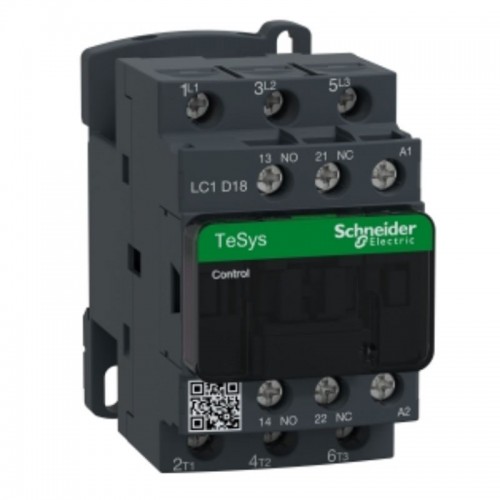

Telemecanique TeSys LC1D Schütz 3P 18A 24VAC LC1D18B7

LC1D18B7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 7,5 kW bei 400 V. Es verfügt über eine 24V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Er ist kompakt, wird auf einer DIN-Schiene montiert und garantiert hohe Zuverlässigkeit und Langlebigkeit. Er ist weltweit verfügbar, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen der Green Premium (RoHS/REACH). Vorteile:Kompaktes Produkt, 45 mm breit, für DIN-Schiene und SchalttafelmontageTrennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu den Spulen- und Hilfskontaktanschlüssen von vorneAusgestattet mit einer 24 V AC-Spule, die mit 50 Hz oder 60 Hz betrieben werden kannAusgestattet mit 2 integrierten Hilfskontakten 1NO+1NCHohe elektrische Lebensdauer, garantiert für 1,6 Millionen Zyklen bei 18 A AC-3 440 VUmweltverträgliche Produktleistung  Nennbetriebsstrom18 A 60 °C) "AC" AC-3 für Stromkreis bei <= 440 V32 A 60 °C) "AC" AC-1 für den Stromkreis bei <= 440 V18 A 60 °C) AC-3e "AC" für Leistungskreis bei <= 440 V Motorleistung KW:4 kW bei 220...230 V "AC" "50/60 Hz" (AC-3)7,5 kW bei 380...400 V "AC" "50/60 Hz" (AC-3)9 kW bei 415...440 V "AC" "50/60 Hz" (AC-3)10 kW bei 500 V 'AC' '50/60 Hz' (AC-3)10 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3)4 kW bei 400 V 'AC' '50/60 Hz' (AC-4)4 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3e)7,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3e)9 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3e)10 kW bei 500 V 'AC' '50/60 Hz' (AC-3e)10 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3e) Motorleistung in hp:1 PS bei 115 V für 1 Motorphase 'AC' '50/60 Hz' (AC-3e)3 PS bei 230/240 V für 1 Motorphase 'AC' '50/60 Hz'.5 PS bei 200/208 V für 3-Phasen-"AC"-Motoren "50/60 Hz".5 PS bei 230/240 V für 3-Phasen-"AC"-Motoren "50/60 Hz".10 PS bei 460/480 V für 3-Phasen-"AC"-Motoren "50/60 Hz".15 PS bei 575/600 V für 3-phasige "AC"-Motoren "50/60 Hz". Nennschaltvermögen Irms:140 A "AC" für Meldestromkreis nach IEC 60947-5-1250 A DC für Meldestromkreis nach IEC 60947-5-1300 A bei 440 V für IEC 60947-konforme Stromkreise Bemessungs-Kurzzeitstromfestigkeit (ICW)145 A bei <40 °C - 10 s für den Leistungsstromkreis240 A bei <40 °C - 1 s für Leistungsstromkreis40 A bei <40 °C - 10 min für Leistungsstromkreis84 A bei <40 °C - 1 min für Leistungskreis100 A - 1 s pro Meldekreis120 A - 500 ms pro Meldestromkreis140 A - 100 ms pro Meldestromkreis Zugehörige Sicherungsstärke10 A gG für Meldekreis nach IEC 60947-5-150 A gG bei <= 690 V Koordination Typ 1 für Leistungsstromkreis35 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis Bemessungsisolationsspannung690 V nach IEC 60947-4-1 Stromkreis600 V CSA-zertifiziert Leistungsstromkreis600 V UL-zertifiziert Leistungsstromkreis690 V nach IEC 60947-1 Signalisierungsstromkreis600 V CSA-zertifizierter Signalstromkreis600 V UL-zertifizierter Signalstromkreis Mechanische Robustheit:Schütz schwingend geöffnet (2 Gn, 5...300 Hz)Schütz Vibration geschlossen (4 Gn, 5...300 Hz)Schützstöße offen (10 Gn für 11 ms)Schützerschütterungen geschlossen (15 Gn für 11 ms)  Weitere Merkmale:Mechanische Lebensdauer: 15 Mc-ZyklenZusammensetzung des Hilfskontakts: 1 NO + 1 NCHilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC gemäß IEC 60947-5-1, Spiegelkontakttyp 1 NC gemäß IEC 60947-4-1Frequenz des Signalkreises: 25...400 HzSchutzart: TH nach IEC 60068-2-30Klimadichtung: entspricht IACS E10 bei feuchter Hitze, entspricht IEC 60947-1 Anhang Q Kategorie D bei feuchter HitzeIsolationswiderstand: > 10 MOhm pro MeldekreisSchutzart IP: IP20 Frontseite entspricht IEC 60529Abmessungen: Höhe 77 mm - Breite 45 mm - Tiefe 86 mmZulässige Temperatur in Gerätenähe: -40/+60 °C - 60...70 °C mit DeratingBetriebshöhe: 0...3000 mFeuerbeständigkeit: 850 °C nach IEC 60695-2-1Feuerbeständigkeit: V1 nach UL 94Gewicht: 0,333 kg
