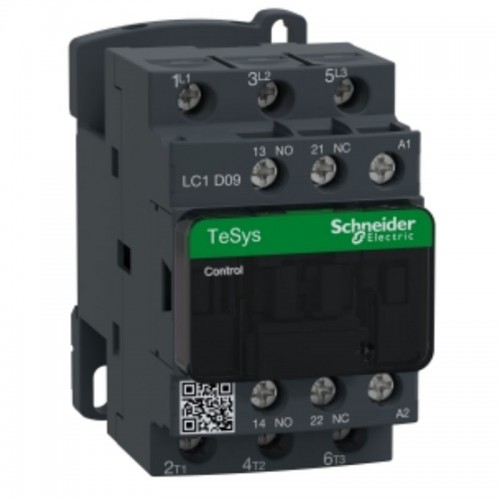

Telemecanique TeSys LC1D Schütz 3P 9A 24VAC LC1D09B7

LC1D09B7 ist ein kompaktes 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen. Er ist für 9 A AC-3 4 kW bei 400 V ausgelegt und verfügt über eine 24 V 50/60 Hz AC-Spule und 1NO+1NC-Hilfskontakte. Kann dank des zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Kompakt, auf DIN-Schiene montiert, garantiert es hohe Zuverlässigkeit und Langlebigkeit. Es ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH). Vorteile: Kompaktes Produkt, 45 mm breit, für DIN-Schiene und Schalttafeleinbau Trennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu Spulen- und Hilfskontaktanschlüssen von vorne Ausgestattet mit einer 24-V-AC-Spule, die mit 50 Hz oder 60 Hz betrieben werden kann Ausgestattet mit 2 integrierten Hilfskontakten 1NO+1NC Hohe elektrische Lebensdauer, garantiert für 2 Millionen Zyklen bei 9 A AC-3 440 V Umweltfreundliche Produktleistung Weitere technische Merkmale: Wärmeabgabe: 2...3 W bei 50/60 Hz Betriebszeit: 12...22 ms Schließen - 4...19 ms Öffnen Maximale Betriebsrate: 3600 Zyklen/h bei <60 °C Zusammensetzung der Hilfskontakte: 1 NO + 1 NC Hilfskontaktart: Mechanische Anschlussart 1 NO + 1 NC nach IEC 60947-5-1 - Spiegelkontaktart 1 NC nach IEC 60947-4-1 Frequenz des Signalkreises: 25...400 Hz Mindestschaltspannung: 17 V pro Meldekreis Mindestschaltstrom: 5 mA pro Meldekreis Isolationswiderstand: > 10 MOhm pro Signalkreis Überlappungsfreie Zeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer - 1,5 ms bei Aktivierung zwischen Öffner und Schließer Halterung: Schiene - Platte Schutzart IP: IP20 Frontseite entspricht IEC 60529 Schutzgrad: TH gemäß IEC 60068-2-30 Klimaversiegelung: Entspricht IACS E10, Einwirkung von feuchter Hitze - Entspricht IEC 60947-1 Anhang Q, Kategorie D, Einwirkung von feuchter Hitze Zulässige Temperatur in der Nähe des Gerätes: -40/+60 °C - 60/+70 °C mit Derating Betriebshöhe: 0...3000 m Feuerbeständigkeit: 850 °C gemäß IEC 60695-2-1 Feuerbeständigkeit: V1 nach UL 94 Höhe 77 mm Breite 45 mm Tiefe 86 mm Gewicht: 320 Gramm
