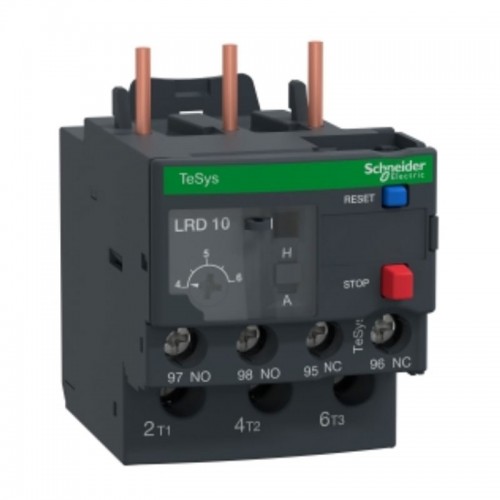

Telemecanique TeSys LRD Thermorelais 4-6A LRD10

LRD10 ist ein thermisches Überlastrelais von Schneider Electric TeSys LRD für den Einsatz mit einem TeSys D-Schütz zum Schutz von 2,2 kW-Motoren bei 400 V.Es hat einen thermischen Regelbereich von 4-6A, eine Auslöseklasse von 10A und einen Phasenunsymmetrieschutz. Es verfügt über manuelle Prüf- und Rückstelltasten, automatische Rückstellung, Hilfsauslösekontakt und mechanische Anzeige. Er ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen der Green Premium (RoHS/REACH).  Vorteile:Thermisches Schutzrelais, Bimetalltyp, mit Phasenunsymmetrieschutz (Differential)Direkte Montage auf die unteren Klemmen eines Schützes TeSys LC1D09-D38 zur Bildung eines KompaktstartersLeicht und kompakt, 45 mm breitTemperaturkompensation für gute SchutzgenauigkeitManuelle Steuerung mit Test- und Rückstelltasten, Wahlschalter für manuelle/automatische RückstellungUmweltfreundliche Produktleistung Weitere technische Merkmale:Auslöseschwelle: 1,14 +/-0,06 Ir gemäß IEC 60947-4-1Phasenausfallempfindlichkeit: Auslösestrom 130 % Ir auf zwei Phasen, die letzte Phase auf 0Art der Steuerung: Rote Taste: Stopp - Blaue Taste: ResetProduktgewicht: 0,124 kgSchutzart: TH nach IEC 60068Schutzart: IP20 gemäß IEC 60529Betriebsumgebungstemperatur: -20...60 °C ohne Derating nach IEC 60947-4-1Lagertemperatur: -60...70 °CTemperaturkompensation: -20...60 °CFeuerbeständigkeit: V1 nach UL 94Durchschlagfestigkeit: 1,89 kV bei "50 Hz" nach IEC 60947-1Konventioneller thermischer Strom in Luft [Ith]: 5A pro MeldestromkreisThermische Überlastauslöseklasse: Klasse 10A gemäß IEC 60947-4-1 Produktkompatibilität:LC1D09LC1D32LC1D38LC1D12LC1D18LC1D25 Halterung:Platte, mit spezifischem ZubehörSchiene, mit spezifischem ZubehörUnter dem Schütz Mechanische Widerstandsfähigkeit:Vibration: 6 Gn nach IEC 60068-2-6Schock: 15 Gn pro 11 ms gemäß IEC 60068-2-7 Zulässiger Strom:3 A bei 120 V AC-15 pro Meldekreis0,22 A bei 125 V DC-13 je Meldestromkreis Zugehörige Absicherung4 A gG für Signalkreis4 A BS für Signalstromkreis Anschlüsse - KlemmenSteuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel ohne KabelanschlussSteuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel mit KabelanschlussSteuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² fest ohne KabelanschlussLeistungsstromkreis: Schraubklemmen 1 Ader 1,5...10 mm² flexibel ohne KabelanschlussLeistungsstromkreis: Schraubklemmen 1 Ader 1...4 mm² flexibel mit KabelanschlussLeistungsstromkreis: Schraubklemmen 1 Ader 1...6 mm² eindrähtig ohne Kabelanschluss Anzugsdrehmoment:Steuerstromkreis: 1,7 Nm - auf SchraubklemmenLeistungskreis: 1,7 Nm - auf Schraubklemmen Abmessungen:Höhe 66 mmBreite 45 mmTiefe 70 mm Referenz-NormenEN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 Nr. 60947-4-1CSA C22.2 Nr. 60947-5-1GB/T 14048.4GB/T 14048.5EN 50495 Produkt-ZertifizierungenIECULCSACCCEACBVRINADNV-GLLROS (Lloyds Register of Shipping)ATEX INERISUKCA
