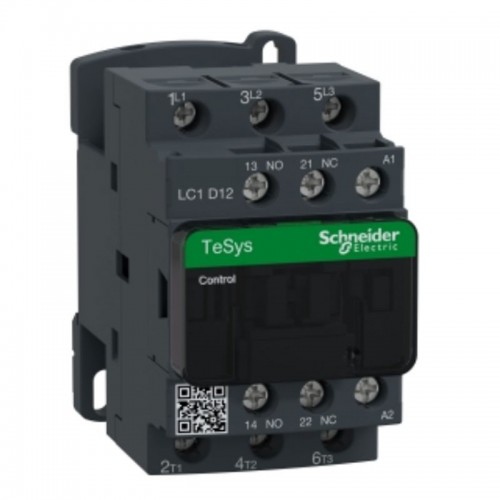

Telemecanique TeSys Schütz LC1D 12A 3P 220VAC LC1D12M7

LC1D12M7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 5,5 kW bei 400 V. Er verfügt über eine 220V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Kompakt, auf DIN-Schiene montiert, garantiert es hohe Zuverlässigkeit und Langlebigkeit. Es ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).  Nennbetriebsstrom:25 A 60 °C) "AC" AC-1 für Stromkreis bei <= 440 V12 A 60 °C) AC-3 "AC" für Stromkreis bei <= 440 V12 A 60 °C) AC-3e für Stromkreis bei <= 440 V Motorleistung3 kW bei 220...230 V "AC" "50/60 Hz" (AC-3)5,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3)5,5 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3)7,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3)7,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3)3,7 kW bei 400 V 'AC' '50/60 Hz' (AC-4)3 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3e)5,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3e)5,5 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3e)7,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3e)7,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3e) Motorleistung in hp0,5 PS bei 115 V für 1 Motor Phase "AC" "50/60 Hz" Motoren2 PS bei 230/240 V für 1-Phasen-"AC"-Motoren "50/60 Hz".3 PS bei 200/208 V für 3-phasige "AC"-Motoren "50/60 Hz".3 PS bei 230/240 V für 3-phasige "AC"-Motoren "50/60 Hz" 3-phasig7,5 PS bei 460/480 V für 3-phasige "AC"-Motoren "50/60 Hz" 3-phasig10 PS bei 575/600 V für 3-phasige "AC"-Motoren "50/60 Hz". Nennschaltvermögen Irms:250 A bei 440 V für Stromkreis nach IEC 60947140 A "AC" für Signalisierungsschaltung nach IEC 60947-5-1250 A DC für Meldestromkreis nach IEC 60947-5-1 Bemessungs-Kurzzeitstromfestigkeit (ICW)105 A bei <40 °C - 10 s für Stromkreis210 A bei <40 °C - 1 s für den Stromkreis30 A bei <40 °C - 10 min für Stromkreislauf61 A bei <40 °C - 1 min für Stromkreis100 A - 1 s pro Meldekreis120 A - 500 ms pro Meldekreis140 A - 100 ms pro Meldekreis Zugehörige Sicherungslehre10 A gG für Signalisierungsschaltung nach IEC 60947-5-140 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis25 A gG bei <= 690 V Koordination Typ 2 für Leistungskreis Bemessungsisolationsspannung690 V nach IEC 60947-4-1 Stromkreis600 V CSA-zertifiziert Stromkreis600 V UL-zertifiziert Stromkreis690 V nach IEC 60947-1 Signalisierungsschaltung600 V CSA-zertifizierter Signalkreis600 V UL-zertifizierter Signalisierungskreis Mechanische Robustheit: Schaltschütz offen (2 Gn, 5...300 Hz)Schütz geschlossen (4 Gn, 5...300 Hz)Schütz stößt an (10 Gn für 11 ms)Schocks bei geschlossenem Schütz (15 Gn für 11 ms)  Andere Merkmale:Mechanische Lebensdauer: 15 Mc-ZyklenZusammensetzung der Hilfskontakte: 1 NO + 1 NCHilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC nach IEC 60947-5-1- Spiegelkontakttyp 1 NC nach IEC 60947-4-1Frequenz der Umlaufsignalisierung: 25...400 HzIsolationswiderstand: > 10 MOhm pro SignalkreisSchutzart IP: IP20 Frontseite gemäß IEC 60529Abmessungen: Höhe 77 mm - Breite 45 mm - Tiefe 86 mmZulässige Temperatur in der Nähe des Geräts: -40/+60 °C - 60...70 °C mit DeratingBetriebshöhe: 0...3000 mFeuerbeständigkeit: 850 °C gemäß IEC 60695-2-1Feuerbeständigkeit: V1 nach UL 94Gewicht: 0,325 kg
