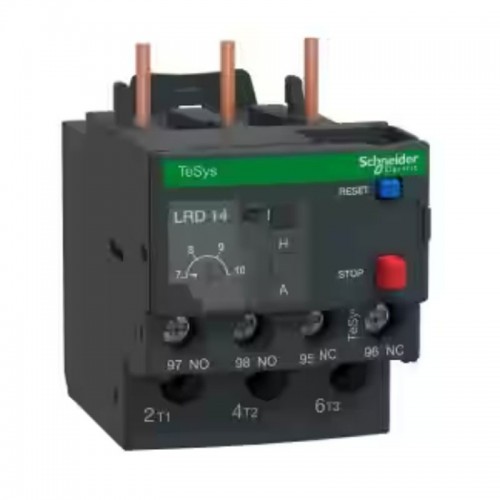

Telemecanique Thermorelais 7-10A für TeSys Motor LRD14

LRD14 ist ein thermisches Überlastrelais TeSys LRD von Schneider Electric zur Verwendung mit einem TeSys D-Schütz. Es schützt 4kW-Motoren bei 400V mit einem thermischen Regelbereich von 7-10A, einer Auslöseklasse von 10A und Phasenunsymmetrieschutz. Er verfügt über manuelle Prüf- und Rückstelltasten, automatische Rückstellung, Hilfsauslösekontakt und mechanische Anzeige. Er ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH). Vorteile:Thermisches Schutzrelais, Bimetalltyp, mit Phasenunsymmetrieschutz (Differential)Direkte Montage auf die unteren Klemmen eines Schützes TeSys LC1D09-D38 zur Bildung eines KompaktstartersLeicht und kompakt, 45 mm breitTemperaturkompensation für gute SchutzgenauigkeitManuelle Steuerung mit Test- und Rückstelltasten, Wahlschalter für manuelle/automatische RückstellungUmweltfreundliche Produktleistung Weitere Merkmale:Zugehörige Sicherung: 4 A gG für den Signalisierungskreis - 4 A BS für den SignalisierungskreisBemessungs-Stoßspannung [Uimp]: 6 kVPhasenausfallempfindlichkeit: Auslösestrom 130 % Ir auf zwei Phasen, die letzte Phase auf 0Steuerungsart: rote Taste: Stopp, blaue Taste: ResetTemperaturkompensation: -20...60 °CKlimadichtung: entspricht IACS E10Schutzart IP20 nach IEC 60529Betriebsumgebungstemperatur: -20...60 °C ohne Derating nach IEC 60947-4-1Lagertemperatur: -60/+70 °CBrandklasse: V1 nach UL 94 Bemessungsisolationsspannung [Ui]:Stromkreis: 600 V gemäß CSALeistungsstromkreis: 600 V nach ULStromkreis: 690 V gemäß IEC 60947-4-1 Halterung:Platte, mit spezifischem ZubehörSchiene, mit spezifischem ZubehörUnter dem Schütz Zulässiger Strom:3 A bei 120 V AC-15 für den Signalisierungskreis0,22 A bei 125 V DC-13 pro Signalstromkreis Anschlüsse - KlemmenSteuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel ohne KabelanschlussSteuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel mit KabelanschlussSteuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² eindrähtigLeistungsstromkreis: Schraubklemmen 1 Leitung 1,5...10 mm² flexibel ohne KabelanschlussLeistungsstromkreis: Schraubklemmen 1 Kabel 1...4 mm² flexibel mit KabelanschlussStromkreis: Schraubklemmen 1 Ader 1...6 mm² eindrähtig Anzugsdrehmoment:Steuerstromkreis: 1,7 Nm - auf SchraubklemmenLeistungskreis: 1,7 Nm - auf Schraubklemmen Mechanische Widerstandsfähigkeit:Vibration: 6 Gn nach IEC 60068-2-6Schock: 15 Gn für 11 ms gemäß IEC 60068-2-7 Durchschlagfestigkeit1,89 kV bei "50 Hz" gemäß IEC 60947-1 Abmessungen und Gewicht:Höhe 66 mmBreite 45 mmTiefe 70 mmGewicht 0,124 kg
