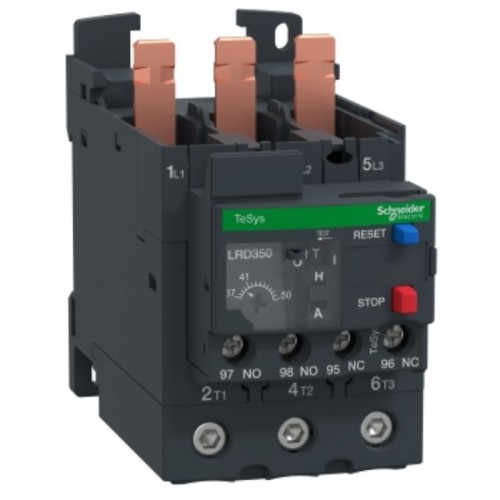

Telemecanique Thermorelais TeSys LRD 37-50A LRD350

LRD350 ist ein thermisches Überlastrelais von Schneider Electric TeSys LRD für die direkte Montage auf TeSys D-Schütze. Mit einem thermischen Regelbereich von 37-50 A, Auslöseklasse 10 und Phasenunsymmetrieerkennung schützt es 22 kW Motoren bei 400V. Es verfügt über manuelle Prüf- und Rückstelltasten, automatische Rückstellung, Hilfsauslösekontakt und mechanische Anzeige. Er ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).  Vorteile:Thermisches Schutzrelais, Bimetalltyp, mit Phasenunsymmetrieschutz (Differential)Direkte Montage auf die unteren Klemmen eines Schützes TeSys LC1D40A-D65A zur Bildung eines KompaktstartersLeicht und kompakt, 55 mm breitTemperaturkompensation für gute SchutzgenauigkeitManuelle Steuerung mit Test- und Rückstelltasten, Wahlschalter für manuelle/automatische RückstellungUmweltfreundliche Produktleistung Weitere Merkmale:Zugehörige Sicherung: 4 A gG für Signalkreis - 4 A BS für SignalkreisBemessungs-Stoßspannung [Uimp]: 6 kVPhasenausfallempfindlichkeit: Auslösestrom 130 % Ir auf zwei Phasen, die letzte Phase auf 0Steuerungsart: rote Taste: Stopp, blaue Taste: ResetTemperaturkompensation: -20...60 °CKlimadichtung: entspricht IACS E10Schutzart IP20 nach IEC 60529Betriebsumgebungstemperatur: -20...60 °C ohne Derating nach IEC 60947-4-1Lagertemperatur: -60/+70 °CBrandklasse: V1 nach UL 94 Bemessungsisolationsspannung [Ui]:Stromkreis: 600 V gemäß CSALeistungsstromkreis: 600 V nach ULStromkreis: 690 V gemäß IEC 60947-4-1 Halterung:Platte, mit spezifischem ZubehörSchiene, mit spezifischem ZubehörUnter dem Schütz Zulässiger Strom:0,95 A bei 380 V AC-15 für den Signalisierungskreis0,06 A bei 440 V DC-13 für den Signalstromkreis Anschlüsse - KlemmenSteuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel ohne KabelanschlussSteuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel mit KabelanschlussSteuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² fest ohne KabelanschlussStromkreis: EverLink-Steckverbinder für BTR-Schrauben 1 Kabel 1...35 mm² flexibel ohne KabelanschlussStromkreis: EverLink-Steckverbinder für BTR-Schrauben 1 Kabel 1...35 mm² flexibel mit KabelanschlussStromkreis: EverLink Steckverbinder für BTR-Schrauben 1 Kabel 1...35 mm² massiv ohne Kabelanschluss Anzugsdrehmoment:Steuerstromkreis: 1,7 Nm - auf SchraubklemmenLeistungskreis: 5 Nm - auf EverLink-Verbinder für BTR-Schrauben Mechanische Widerstandsfähigkeit:Schock: 15 Gn für 11 ms gemäß IEC 60068-2-7Vibration: 4 Gn nach IEC 60068-2-6 Durchschlagsfestigkeit:1,89 kV bei "50 Hz" gemäß IEC 60947-1 Abmessungen und Gewicht:Höhe 70 mmBreite 55 mmTiefe 123 mmGewicht 0,375 kg
