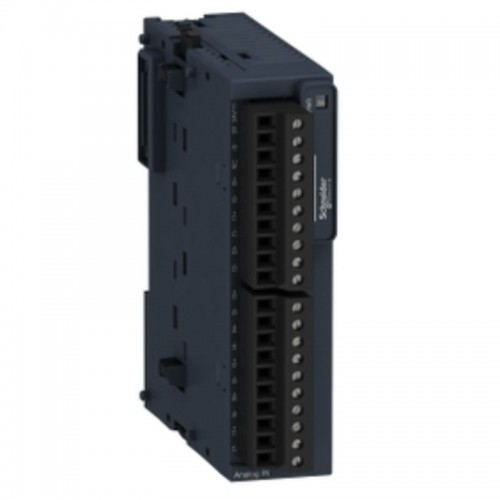

Telemecanique TM3 Analoges Eingangsmodul mit 8 Eingängen TM3AI8

Sonstige technische Merkmale: Absoluter Genauigkeitsfehler: +/-1% vom Skalenendwert, +/-0,2% vom Skalenendwert bei 25 °C Temperaturdrift: +/-0,01 %FS/°C Wiederholgenauigkeit: +/- 0,5 %FS Nichtlinearität: +/- 0,2 %FS Übersprechen: <= 1 LSB Magnetfeldfestigkeit: 30 A/m gemäß EN/IEC 61000-4-8 Schnelle Transientenfestigkeit: 1 kV gemäß EN/IEC 61000-4-4 (E/A) Immunität gegen Mikroschaltungen: 10 ms Betriebsumgebungstemperatur: -10/+55 °C horizontaler Einbau: -10/+35 °C vertikaler Einbau Lagertemperatur: -25/+70 °C Relative Luftfeuchtigkeit: 10/95 %, nicht kondensierend (Betrieb), 10...95 %, nicht kondensierend (Lagerung) IP-Schutzart: IP20 Verschmutzungsgrad: 2 Betriebshöhe: 0...2000 m Lagerhöhe: 0...3000 m Vibrationsfestigkeit: 3,5 mm bei 5...8,4 Hz auf DIN-Schiene, 3 gn bei 8,4...150 Hz auf DIN-Schiene Schockfestigkeit: 15 gn für 11 ms Widerstand gegen leitungsgebundene Störungen, die durch Hochfrequenzfelder induziert werden 10V 0,15...80 MHz gemäß EN/IEC 61000-4-6 3V Punktfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) gemäß Marinespezifikation (LR, ABS, DNV, GL) Höhe 90 mm Tiefe 70 mm Breite 23,6 mm Gewicht: 0,11 kg Elektromagnetische Emission Abgestrahlte Emissionen 40 dBμV/m QP Klasse A ( 10 m) bei 30...230 MHz gemäß EN/IEC 55011 Störaussendung 47 dBμV/m QP Klasse A ( 10 m) bei 230...1000 MHz gemäß EN/IEC 55011 Überspannungsfestigkeit 1 kV Gleichtaktstromversorgung nach EN/IEC 61000-4-5 0,5 kV Differenzialnetzteil nach EN/IEC 61000-4-5 1 kV Gleichtakt-Eingang gemäß EN/IEC 61000-4-5 Halterung: Hutschiene Typ TH35-15 nach IEC 60715 Hutschiene Typ TH35-7.5 nach IEC 60715 Platte oder Paneel mit Befestigungssatz Stromverbrauch: 40 mA bei 5 V DC Über Busanschluss Volllast 35 mA bei 5 V DC Über Busanschluss ohne Last 30 mA bei 24 V DC über externe Spannungsversorgung ohne Last 40 mA @ 24 V DC über externes Netzteil Volllast Elektrischer Anschluss 10 1,5 mm² Klemmenblock abnehmbare Schraube mit 3,81 mm Steigungseinstellung für Eingänge 10 steckbare Schraubklemmenleiste 1,5 mm² mit 3,81 mm Rastereinstellung für Eingänge Isolierung: Zwischen Eingang und Stromversorgung bei 1500 V "AC Zwischen Eingang und interner Logik bei 500 V "AC Analogeingangstyp Stromstärke 4...20 mA Strom 0...20 mA Spannung 0...10 V Spannung - 10...10 V LSB-Wert 2,44 mV 0...10 V Spannung 4,88 mV - 10...10 V Spannung 4,88 µA 0...20 mA Strom 3,91 µA 4...20 mA Strom
