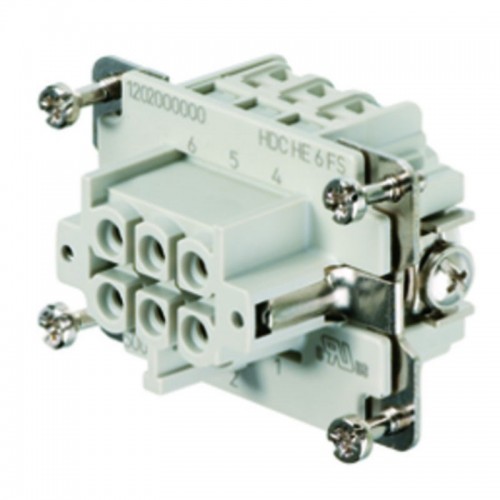

Weidmüller HDC Einbaubuchse 6P+E 24A 500V 1200200000

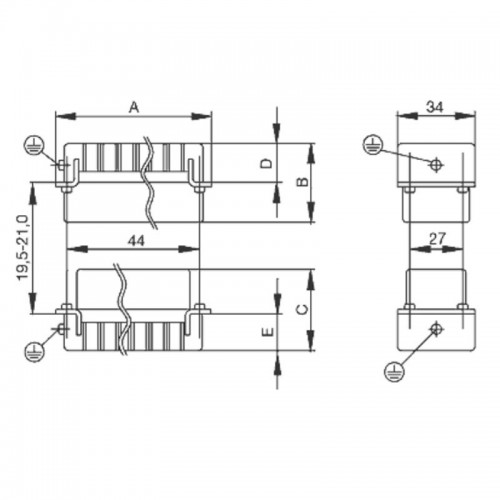

Abmessungen und Gewichte: Tiefe 51 mm Tiefe (Zoll) 2,008 Zoll Vertikale Position 35,2 mm Höhe (Zoll) 1,386 Zoll Breite 34 mm Breite (Zoll) 1,339 Zoll Nettogewicht 50 Gramm Daten zum PE-Anschluss Anzugsdrehmoment, max. PE-Anschluss 1,5 Nm Anzugsdrehmoment, min. PE-Anschluss 1,2 Nm Klingengröße (Scherung) (PE-Anschluss) SD 0,8 x 4,0 Abisolierlänge, PE-Anschluss 10 mm Kabelquerschnitt AWG (PE-Anschluss), max. AWG 12 Kabelquerschnitt AWG (PE), min. AWG 20 Bemessungsquerschnitt 4 mm² PE-Anschlussart Schraubanschluss Befestigungsschraube M 4 Weitere technische Merkmale Isolationsmaterial: glasfaserverstärktes PC (UL-gelistet und rail-qualified) Anzahl der Pole: 6 Widerstand gegen Isolierung: 1010 Ω Durchgangswiderstand: ≤2 mΩ Baureihe: HE Kabelanschluss-Querschnitt: 2,5 mm² Oberfläche: Silber passiviert Bemessungsspannung (DIN EN 61984): 500 V Bemessungsspannung nach UL/CSA: 600 V AC/DC Bemessungs-Stoßspannung (DIN EN 61984): 6 kV Typ: Buchse Schaltspiele Ag: ≥ 500 Ausführung: BG 3 Hauptkontakt max. Anzugsdrehmoment 0,55 Nm Min. Anzugsdrehmoment Hauptkontakt 0,5 Nm Klingengröße Gr. PH1 Klingengröße (geschlitzt) (Verschraubung) SD 0,6 x 3,5 Größe 3 Abisolierlänge, Kalibrieranschluss 9 mm Werkstoff Kupferlegierung Durchgangswiderstand ≤2 mΩ Kabelquerschnitt AWG, max AWG 14 Kabelquerschnitt AWG, min. AWG 20 Kabelquerschnitt, flexibel mit Klemmen DIN 46228/4, max. 2,5 mm² Kabelquerschnitt, flexibel mit Klemmen DIN 46228/4, min 0,5 mm² Querschnitt des Kabelanschlusses, flexibel, max. 2,5 mm² Querschnitt des Kabelanschlusses, flexibel, min. 0,5 mm² Kabelquerschnitt, flexibel, max. 2,5 mm² Querschnitt des Kabelanschlusses, max. 2,5 mm² Querschnitt des Kabelanschlusses, min. 0,5 mm² Kabelquerschnitt, starr, max. 2,5 mm² Kabelquerschnitt, starr, min. 0,5 mm² Querschnitt des Kabelanschlusses, starr, min. 0,5 mm² Oberfläche: silber passiviert Anschlussart: Schraubanschluss Klemmschraube M 3
