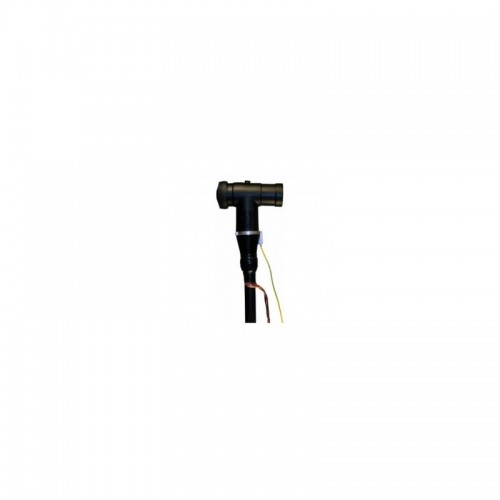

CELLPACK T-Steckanschluss CTS 36KV/630A/95 355563

Die schraubbaren Cellplux Kabelsteckanschlüsse CTS eignen sich für den Anschluss von allen kunststoffisolierten Einleiterkabeln (PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) sowie Schirmgestaltungen (Draht- oder Bandschirm) an Schaltanlagen und Transformatoren für maximale Netzspannung bis 36 kV mit Gerätesteckanschlüssen für Außenkonus-Systeme Typ C nach EN 50180 und EN 50181. Eigenschaften Mit kapazitivem Messpunkt Stückgeprüft Berührungssicher durch äußere Leit[1]schicht aus leitfähigem EPDM Mantelfehlerprüfung des Kabels in aufgestecktem Zustand möglich Sowohl für Cu- als auch für AI-Leiter Schnelle, einfache und sichere Montage Mehrbereichsanwendung durch inte[1]grierten Schraubkabelschuh Anwendung/Eignung Innenraum Freiluft Spannungsebene U0/U (Um) 6/10 (12) kV - 19/33 (36) kV Prüfnormen CENELEC HD 629.1 (DIN VDE 0278, Teil 629-1) Lagerzeit/Haltbarkeit Unbegrenzt lagerfähig Technische Parameter Abmessungen: (LxBxH) 194x85x250 mm min. Ø über Aderisolierung nach Entfernen der äußeren Leitschicht mm 22.0 24kW Nennquerschnitt mm2: 95 - 240 36 kW Nennquerschnitt mm2: 95 – 150
