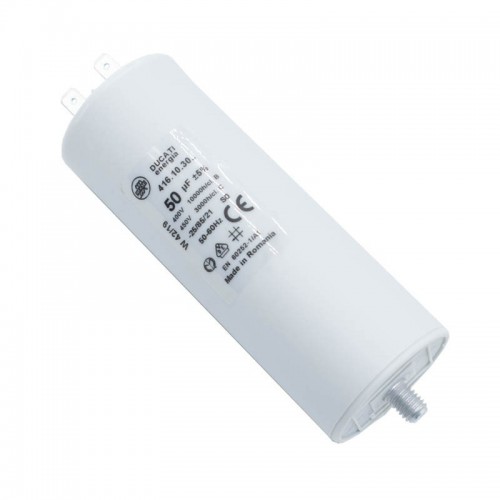

Ducati Kondensor 450V 50 UF mit Faston Doppelzapfen 416103064.CU

Das Dielektrikum besteht aus einer Polypropylenfolie, die Armierung aus einer sehr dünnen, durch Vakuumverdampfung gewonnenen Metallschicht. Das Gehäuse und der Deckel sind aus selbstverlöschendem Kunststoff gefertigt: Das Kondensatorelement ist mit Polyurethanharz versiegelt. Die Hauptmerkmale dieser Kondensatorreihe sind: Verlustarme anti-induktive Wicklung Selbstheilende Eigenschaften, die Kurzschlüsse verhindern Kleine Größe und geringes Gewicht Der Kondensator ist absolut frei von der Gefahr des Auslaufens von Flüssigkeit Sicherheitsklasse: P0. Merkmale Kapazitäts-Toleranz: ± 5%. Arbeitsfrequenz : 50 ÷ 60 Hz Einzelprüfspannung : Zwischen Ankern: 2,15 Vn für 2 Sek. gegen Erde 3KV für 2 Sek. Verlustwinkel tan ? : <20 104 @ 20°C V=Vn, 50Hz Gehäuse : Gehäuse und Verschlussdeckel aus selbstverlöschendem Kunststoff, Klasse V2 nach UL 94 Klemmen : Faston 6,3 mm einfach, doppelt, 2,8 mm Steckklemmen, zweiadriges Kabel, einadrige Kabel Schutzart : Bei Ausführung mit Klemmen: IP00, bei Ausführung mit bipolarem Kabel: IP55 Klemmenabdeckung : Kugelprüfung (IEC 309-1): 125°C Glühdrahtprüfung (IEC 695-2-1): 850°C Oberflächenstromfestigkeit (IEC 309-1): 250V Befestigungszapfen mit Gewinde : Maximales Anzugsdrehmoment: 5 N m.
