Fischer Doppelgewindeschraube für PV-Anlagen M12x300mm 71204

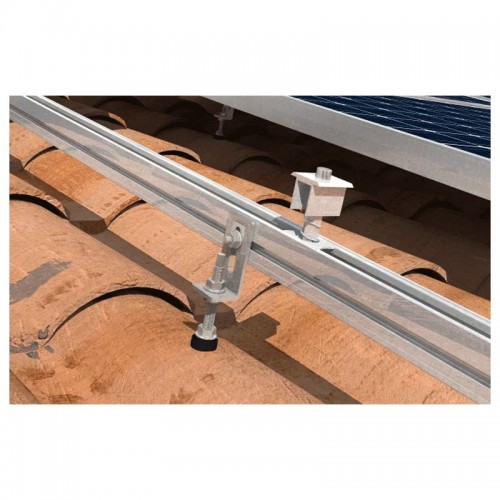

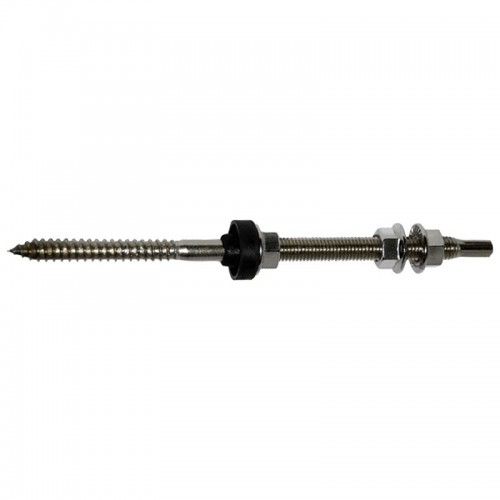

Vorteile:Komplett: die STSR-Doppelgewindeschraube wird vormontiert mit EPDM-Dichtung, Mutter zum Festziehen und Mutternpaar zur Verbindung mit den MW- oder SSP-Halterungen geliefertSchnell: schnelle Installation, da die Abdeckung während der Installation nicht entfernt werden mussWasserdicht: dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Deckels erhalten Geeignet für: Wellblechdachsystem mit:Solar-Licht-ProfilSolar-Fischprofil Befestigungsschraube mit Doppelgewinde STSR:Mit FIS V-Chemieanker auf Betonbalken und -plattenMit FIS V-Chemieanker und FIS HK-Gewebeanker auf BetonplattenDirekt auf Holzbalken nach dem Bohren des Führungslochs Anwendungen:Balken und Platten aus BetonLehmzementbodenHolzbalken Montage:Bestimmen Sie die Länge der STSR-Doppelgewindeschraube entsprechend der Dicke der TragkonstruktionLegen Sie die Abstände der STSR-Doppelgewindeschrauben entsprechend den Schnee- und Windlasten des Montagebereichs und der Dachneigung festBestimmen Sie die Position der STSR-Doppelgewindeschrauben in Abhängigkeit von der Tragstruktur und dem SystemlayoutBohren Sie die Stütze je nach Schraubendurchmesser und Art der StützeBefestigen Sie die Doppelgewindeschraube STSR an der Struktur, indem Sie den EPDM-Gummi in Kontakt mit der Abdeckung bringenZiehen Sie die Flanschmutter MU F auf der Dichtung an, um die Wasserdichtigkeit zu gewährleisten.Befestigen Sie die SSP- oder MW-Anschlussplatte, indem Sie sie mit den MU F-Muttern in der Höhe verstellen. Merkmale:Durchmesser d 11,0 mmGesamtlänge l 300 mmGewinde Ø x Länge M12 mmHolzgewinde Länge 100 mmMetrisches Gewinde Länge 150 mmSchaftlänge L 35 mmGewicht 0,28 kg
