Koaxial-Veflüssiger Schmöle K 11-19 WT, 20 kW, 2,0 m3/h

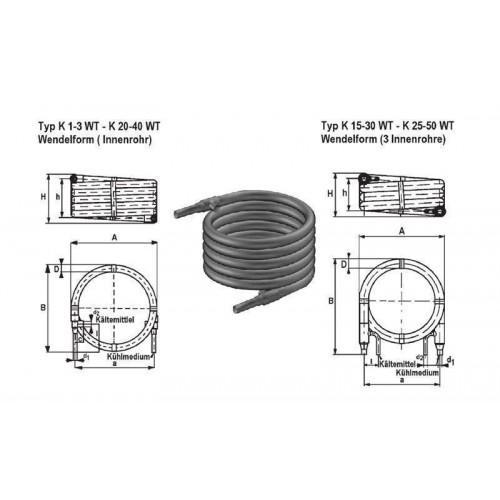

Menü schließen Produktinformationen "Koaxial-Veflüssiger Schmöle K 11-19 WT, 20 kW, 2,0 m3/h" Koaxial-Veflüssiger (Koaxialwärmetauscher) Schmöle K 11-19 WT, 20 kW, 2,0 m3/h Anwendungsbereich: Koaxial-Verflüssiger der Firma Schmöle werden in Wärmepumpen, Kälte- und Klimaanlagen, Wärmerückgewinnungsanlagen, Klimaschränken und Temperiergeräten zur Kühlung und Verflüssigung des Kältemittels verwendet.Vorteile: - hohe Verflüssigungsleistung durch die Verwendung von Trufin-Rippenrohren- vorteilhafte Gegenstromführung, daher hohe Austrittstemperatur des Kühlmediums- einfacher Einbau, daher preisgünstiger als Rohrbündel-VerflüssigerKoaxial-Verflüssiger bestehen je nach Größe aus einem oder drei Trufin-S/T-Rippenrohren, die in einem Mantelraum verlaufen. Der Mantelraum wird mit überhitztem Kältemitteldampf beaufschlagt. Durch das Innenrohr fließt im Gegenstrom das Kühlwasser. Die Verflüssiger mit einem Innenrohr sind an den Anschlussenden mit T-Stücken ausgerüstet. Sie haben keine Lötnaht zwischen Mantelraum und Rohrraum und sind zur Trinkwassererwärmung geeignet, falls die Kältemittelmenge der Anlage 0,81 kg bei R22 (siehe DIN EN 1717, DIN EN 806-4 1988 Teil 4) nicht überschreitet.Die Koaxial-Verflüssiger werden kältemittelseitig mit Stickstoff bei einem Überdruck von 28 bar auf Dichtheit geprüft. Außerdem werden die Verflüssiger mit drei Innenrohren einer Helium-Dichtheitsprüfung unterzogen.Druckgeräterichtlinie 97/23/EGAusführungen:- Kupfer: für Trinkwasser, Grundwasser und Kreislaufwasser- Kupfer-Nickel: für Schwimmbadwasser, Seewasser und Wasser aus Flüssen und BinnenseenTyp AnschlussmaßeEinbaumaße Kühl-mediumd1 mmKühl-mediumd2 mmABDHachlmmmmmmmmmmmmmmmmK1-3WT15 A15 I2402452290210195590K3-5WT15 A15 I310315221102801977100K5-9WT18 A18 I3303252618029522143105K7-13WT22 A22 I3603553531031529263110K11-19WT28 A28 I5005453930545042254120K20-40WT35 A35 I5255555039046045325140K15-30WT35 I28 A50054554260430-18980K25-50WT42 I28 A60065562420520-34180 Hersteller: Schmoele
