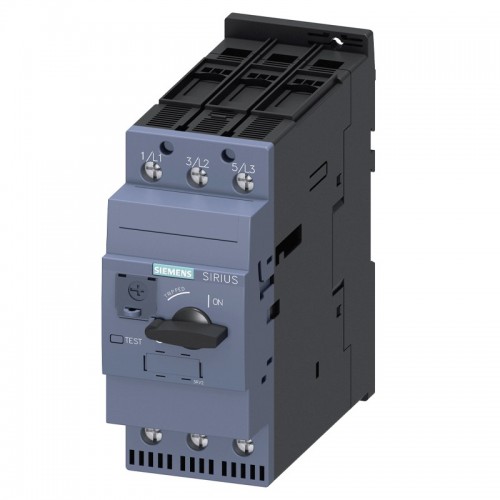

Siemens S2 70-80A 65KA Motorschutzschalter 3RV20314RA10

Der Motorschutzschalter wird auf dem Versorgungskabel des Motors installiert. Wenn der Motor aufgrund einer mechanischen Einwirkung oder (in Dreiphasensystemen) aufgrund des Fehlens einer Phase anhält, erkennt er eine übermäßige Absorption und unterbricht automatisch die elektrische Energie, wodurch die Unversehrtheit des Motors gewährleistet wird. Merkmale: Siemens-Reihe Isolationsspannung bei Verschmutzungsgrad 3 mit AC-Nennwert 690 V Bemessungs-Stoßspannung 6 kV Nennbetriebsspannung 690 V Nennwert der Betriebsfrequenz 50/60 Hz Betriebsstrom Nennwert 80A Einstellbarer Auslösewert für stromabhängigen Überlastauslösestrom 70 ... 80A 80A Verlustleistung bei AC-Nennstromwert im warmen Zustand 29,5W - bei AC im warmen Zustand pro Pol 9,8W Entwurfsgröße S2 Schockfestigkeit nach IEC 60068-2-27 25g / 11 ms Mechanische Lebensdauer (Schaltspiele) der Hauptkontakte typ 100.000 - der Hilfskontakte typ 100.000 Aufstellhöhe für Höhe über dem Meeresspiegel max. 2000 m Umgebungstemperatur bei Betrieb -20/+60 °C - bei Lagerung -50/+80 °C - bei Transport -50/+80 °C Temperaturkompensation -20 ... +60 °C Relative Luftfeuchtigkeit während des Betriebs 10 ... 95 % 3 Pole 2,5 Module Betriebskurzschlussausschaltvermögen (Ics) bei AC 65 kA Schutzart an der Vorderseite IP20 Beliebige Einbaulage Typ der Befestigungsschraube und Schnappbefestigung auf 35 mm DIN-Schiene Höhe 140 mm Breite 55 mm Tiefe 149 mm Anzugsdrehmoment für Hauptkontakte mit Schraubklemmen 0,8 ... 1,2 Nm Ausführung des Schraubendreherschaftes Durchmesser 5...6 mm Schraubendreher-Spitzengröße Pozidriv 2
